Terasele și acoperișurile plate sunt printre cele mai expuse elemente ale unei construcții. Soare, ploaie, îngheț, variații de temperatură și apă stagnantă acționează permanent asupra sistemului.
Problemele apărute nu sunt legate întotdeauna exclusiv de hidroizolație. În unele situații, acumularea apei este favorizată de o pantă insuficientă, de deformarea suportului sau de poziționarea necorespunzătoare a gurilor de scurgere.
O hidroizolație performantă poate proteja construcția, însă nu poate compensa complet o pantă realizată incorect sau lipsa acesteia.
Din acest motiv, unul dintre cele mai importante straturi ale unei terase sau ale unui acoperiș plat este stratul de pantă.
Ce este șapa de pantă și de ce este necesară?
În limbajul curent, expresia „șapă de pantă” este utilizată pentru mai multe tipuri de straturi care creează înclinația suprafeței. Din punct de vedere tehnic, panta poate fi realizată printr-o șapă pe bază de ciment, prin plăci termoizolante configurate în pantă sau printr-un strat ușor de nivelare legat mineral. Aceste soluții nu sunt identice și trebuie integrate în alcătuirea prevăzută prin proiect.
Șapa de pantă este stratul utilizat pentru a crea înclinația necesară dirijării apei către gurile de scurgere sau către zonele de evacuare prevăzute în proiect. Rolul principal al acestui strat este dirijarea controlată a apei către punctele de evacuare, astfel încât să fie limitate acumulările persistente pe suprafața terasei sau a acoperișului.
Atunci când suprafața este perfect plană sau când panta este insuficientă, pot apărea:
- băltiri;
- depuneri de murdărie;
- cicluri repetate de îngheț-dezgheț;
- solicitări suplimentare asupra hidroizolației;
- deteriorarea prematură a sistemului.
Este important să înțelegem că o hidroizolație performantă nu elimină necesitatea unei pante corecte. Hidroizolația protejează construcția împotriva infiltrării apei. Panta gestionează evacuarea apei. Cele două sisteme au roluri diferite și trebuie analizate împreună.
De asemenea, șapa de pantă nu trebuie confundată cu stratul final de protecție sau cu șapa suport pentru finisaje.
În multe sisteme constructive, stratul de pantă este realizat separat și reprezintă baza pe care sunt aplicate ulterior hidroizolațiile și celelalte straturi ale acoperișului sau terasei.
Ce pantă se realizează pe terase?
Panta se exprimă de regulă procentual. O pantă de 1% reprezintă o diferență de nivel de 1 cm pentru fiecare metru parcurs, iar o pantă de 2% reprezintă 2 cm pe metru. Valoarea efectivă nu trebuie aleasă însă independent de sistem: ea se stabilește prin proiect în funcție de tipul terasei, traseul apei, lungimea până la scurgere, numărul și poziția receptoarelor și cerințele hidroizolației utilizate.
De exemplu, pe o distanță de 5 m, o pantă de 2% presupune o diferență de nivel de 10 cm. Această diferență influențează direct grosimea maximă, volumul și greutatea stratului de pantă.
Cât cântărește o șapă de pantă clasică?
Acesta este unul dintre aspectele cel mai puțin discutate în faza de proiectare. Atunci când se vorbește despre șapă de pantă, atenția este concentrată aproape exclusiv pe cost și pe realizarea pantei. Mai rar se discută despre greutatea introdusă în sistem.
Pentru exemplul orientativ de mai jos utilizăm o densitate convențională de aproximativ 2.000 kg/m³ pentru o șapă tradițională pe bază de ciment. Densitatea reală poate varia în funcție de rețetă, agregate și umiditate.
Pentru simplificare, presupunem o suprafață regulată, cu grosimea stratului variind liniar și uniform de la 3 la 13 cm. În acest caz, grosimea medie poate fi estimată la 8 cm. Într-o geometrie cu mai multe pante sau mai multe guri de scurgere, volumul trebuie calculat pe zone.
Exemplu pentru o terasă de 50 m²
Volumul rezultat: 50 m² × 0,08 m = 4 m³
Greutatea aproximativă: 4 m³ × 2.000 kg/m³ = 8.000 kg
Exemplu pentru o terasă de 100 m²
Volumul rezultat: 100 m² × 0,08 m = 8 m³
Greutatea aproximativă: 8 m³ × 2.000 kg/m³ = 16.000 kg
În cazul construcțiilor noi, aceste încărcări sunt luate în calcul prin proiect. În renovări sau reabilitări, însă, greutatea poate deveni un criteriu important.
Ce materiale se folosesc pentru realizarea pantei?
Există mai multe soluții utilizate în practică. Fiecare are avantaje și limitări.
Șapă clasică pe bază de ciment
Este una dintre cele mai cunoscute soluții.
| Avantaje | Limitări |
| disponibilitate ridicată | greutate ridicată |
| tehnologie cunoscută | timp de uscare |
| cost inițial redus | volume mari de material la grosimi mari |
Beton ușor
Poate reduce încărcarea comparativ cu o șapă tradițională.
| Avantaje | Limitări |
| greutate mai redusă | proprietăți diferite în funcție de rețetă |
| posibilitatea realizării pantelor | necesitatea unui control atent al execuției |
| densitatea și performanțele nu pot fi deduse doar din denumirea „beton ușor”; ele depind de agregat, dozaj și rețeta efectivă |
Polistiren de pantă
Utilizat frecvent în anumite sisteme de acoperiș.
| Avantaje | Limitări |
| greutate redusă | necesită o schemă de dispunere și dimensionare precisă |
| montaj rapid | adaptarea în jurul scurgerilor și al străpungerilor poate necesita piese speciale sau debitări |
| comportarea la foc și la compresiune depinde de tipul produsului ales |
Plăci termoizolante în pantă
Reprezintă o soluție proiectată pentru anumite sisteme de acoperiș.
| Avantaje | Limitări |
| integrare cu sistemele termoizolante | în jurul mai multor scurgeri, aticuri, luminatoare sau străpungeri, configurarea plăcilor poate deveni mai complexă și trebuie stabilită înaintea montajului |
| montaj relativ rapid | necesitatea unei proiectări precise |
Umpluturi ușoare legate mineral
Sunt utilizate în proiecte unde reducerea greutății reprezintă un obiectiv important.
| Avantaje | Limitări |
| greutate redusă | necesitatea respectării tehnologiei de execuție. |
| posibilitatea realizării unor grosimi variabile | – |
| adaptare la geometria proiectului | – |
Sticlă celulară expandată cu liant mineral
O soluție utilizată în anumite proiecte pentru realizarea straturilor ușoare de nivelare și pantă.
Granulele de sticlă celulară expandată GEOCELL Bubbles au o densitate în vrac de aproximativ 170–190 kg/m³, iar sistemul legat mineral poate avea o densitate a mortarului proaspăt de aproximativ 290 kg/m³.
Aceste valori sunt semnificativ mai reduse comparativ cu cele ale unei șape clasice.
Ce trebuie analizat când stratul de pantă are grosimi și volume mari?
Greutatea nu este singurul criteriu de alegere, însă poate influența întreaga soluție constructivă. Printre provocările întâlnite frecvent se numără:
- încărcarea permanentă transmisă planșeului;
- diferența dintre grosimea minimă și cea maximă;
- volumul total de material;
- transportul și manipularea;
- apa introdusă în construcție;
- timpul necesar înaintea aplicării straturilor următoare;
- necesitatea rosturilor și riscul de fisurare, în funcție de soluție;
- integrarea scurgerilor, aticurilor și străpungerilor.
În special în renovări, aceste aspecte merită analizate încă din faza de proiectare.

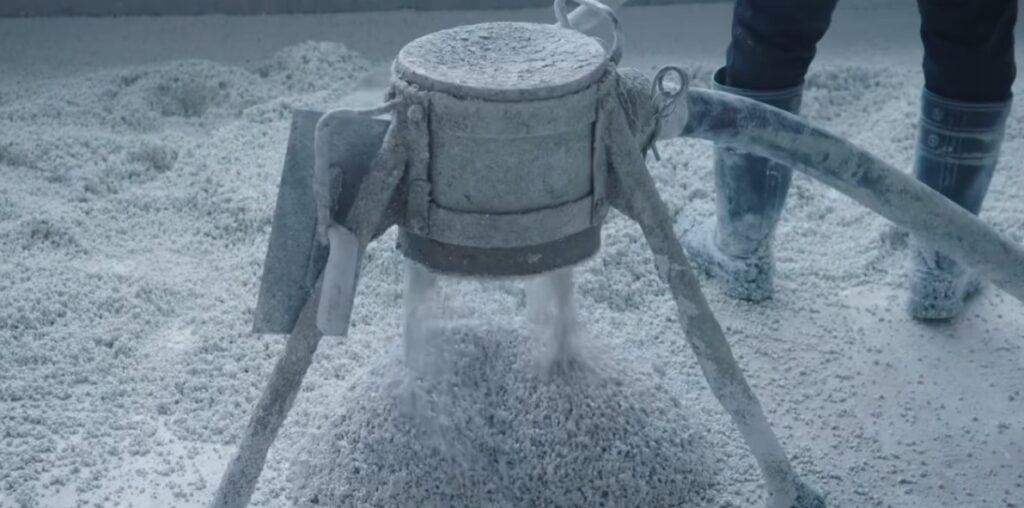

Cum ajută GEOCELL Bubbles la realizarea pantelor?
Este important să precizăm de la început un aspect esențial: GEOCELL Bubbles nu este hidroizolația terasei și nu înlocuiește proiectarea pantei.
GEOCELL Bubbles este un agregat ușor din sticlă celulară expandată care, utilizat împreună cu un liant mineral într-un sistem proiectat corespunzător, poate fi folosit pentru realizarea straturilor de nivelare și de pantă.
În comparație cu o șapă tradițională, principalul avantaj este reducerea semnificativă a greutății.
Conform documentației tehnice:
- densitate în vrac: aproximativ 170–190 kg/m³;
- densitatea mortarului proaspăt legat: 290 kg/m³;
- conductivitate termică declarată în stare legată: 0,070–0,09 W/mK, în funcție de rețetă;
- grosime minimă: peste 30 mm;
- clasă A1;
- rezistență la compresiune după 24 de ore: 0,7 N/mm²;
- necesitatea realizării unui câmp de probă și a verificării adecvării pe șantier.

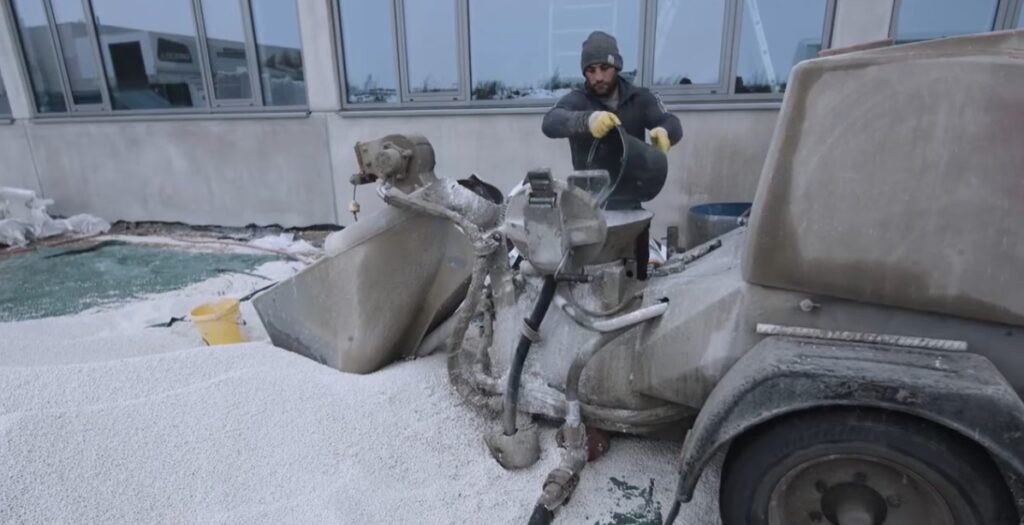

Cum se prepară un strat legat cu GEOCELL Bubbles?
În rețeta orientativă pentru termoizolație ridicată prezentată de producător, pentru aproximativ 1 m³ de amestec sunt utilizate circa 1.000 l de granule și aproximativ cinci saci de liant mineral a câte 14,5 kg. Apa se adaugă până la obținerea unei consistențe umede, iar timpul minim de amestecare indicat este de două minute.
Rețeta nu trebuie tratată ca universală. Producătorul precizează că, pentru o rezistență mai mare sau o legare mai bună a granulelor, dozajul poate fi ajustat și este necesar un câmp de probă, urmat de verificarea adecvării în condițiile concrete ale șantierului.
Timpul până la continuarea lucrărilor
Documentația indică o perioadă de lucru de aproximativ 30 de minute și circulabilitate după aproximativ 24 de ore, în funcție de temperatură și umiditate. Momentul aplicării hidroizolației sau al straturilor următoare nu trebuie dedus însă doar din circulabilitate; trebuie respectate cerințele privind umiditatea suportului și instrucțiunile sistemului aplicat ulterior.
Șapă de pantă clasică vs. sistem ușor cu GEOCELL Bubbles
Comparația de mai jos are caracter orientativ și se referă la stratul utilizat pentru realizarea pantei, nu la întreaga alcătuire a terasei sau a acoperișului. Performanțele reale depind de rețetă, grosime, suport, modul de punere în operă și cerințele proiectului.
| Caracteristică | Șapă clasică pe bază de ciment | GEOCELL Bubbles cu liant mineral |
|---|---|---|
| Densitate orientativă | Aproximativ 2.000 kg/m³, în funcție de rețetă, agregate și umiditate | Aproximativ 290 kg/m³ pentru mortarul proaspăt legat, conform documentației tehnice |
| Încărcarea transmisă planșeului | Ridicată la grosimi și volume mari | Semnificativ mai redusă la aceeași grosime și suprafață |
| Realizarea grosimilor variabile | Posibilă, prin modelarea materialului în timpul execuției | Posibilă, materialul putând fi distribuit și nivelat direct în pantă |
| Comportare termoizolantă | Nu este utilizată în principal ca strat termoizolant | Conductivitate termică declarată pentru sistemul legat: aproximativ 0,070–0,09 W/mK, în funcție de rețetă |
| Reacție la foc | În mod obișnuit, sistem mineral necombustibil; clasificarea trebuie verificată pentru produsul și alcătuirea utilizate | Granulele și sistemul descris în documentația GEOMATERIALS sunt clasificate A1 |
| Integrarea gurilor de scurgere | Posibilă prin modelarea și finisarea stratului în jurul receptorilor | Materialul poate fi nivelat în jurul scurgerilor fără configurarea sau debitarea unor plăci |
| Integrarea străpungerilor și instalațiilor | Posibilă, dar necesită modelarea atentă a materialului în zonele respective | Granulele permit adaptarea stratului în jurul străpungerilor, conductelor și elementelor existente |
| Timp până la circulabilitate | Depinde de rețetă, grosime, temperatură și umiditate | Aproximativ 24 de ore, în funcție de temperatură și umiditate, conform documentației tehnice |
| Timp până la aplicarea straturilor următoare | Se stabilește în funcție de umiditatea suportului și de cerințele sistemului aplicat ulterior | Nu trebuie confundat cu timpul până la circulabilitate; se verifică umiditatea suportului și cerințele hidroizolației |
| Utilizare în renovări | Poate fi utilizată dacă structura permite încărcările rezultate | Poate reprezenta un avantaj atunci când se urmărește reducerea încărcărilor permanente |
| Limitări principale | Greutate ridicată la grosimi mari, volum important de material și timp de uscare dependent de condițiile de șantier | Necesită liant, dozaj controlat, amestecare corectă, câmp de probă și verificarea adecvării în condițiile proiectului |
*Valoarea de aproximativ 290 kg/m³ reprezintă densitatea mortarului proaspăt legat cu GEOCELL Bubbles, nu densitatea întregului sistem de terasă. Hidroizolația, termoizolația suplimentară, drenajul, stratul de protecție și finisajul trebuie calculate separat.
Exemplu orientativ pentru o terasă de 100 m²
Presupunem următorul scenariu:
- suprafață: 100 m²;
- grosime minimă: 3 cm;
- grosime maximă: 13 cm;
- grosime medie: 8 cm.
Volumul necesar pentru realizarea pantei este:
100 m² × 0,08 m = 8 m³
Varianta 1 – șapă clasică
Densitate aproximativă: 2.000 kg/m³
Greutate totală: 8 × 2.000 = 16.000 kg
Varianta 2 – GEOCELL Bubbles cu liant mineral
Densitate mortar proaspăt: 290 kg/m³.
Greutate totală: 8 × 290 = 2.320 kg
În exemplul calculat, stratul proaspăt cu Bubbles are o greutate estimată de aproximativ 6,9 ori mai mică decât stratul convențional calculat la 2.000 kg/m³. Acest exemplu este orientativ și are rol exclusiv informativ. Geometria reală a pantei, rețeta sistemului și încărcările admise trebuie stabilite prin proiect.
Comparația se referă numai la greutatea stratului analizat, nu la greutatea întregului sistem de terasă. Hidroizolația, termoizolația suplimentară, stratul de protecție, drenajul și finisajul trebuie calculate separat.
Totuși, exemplul arată de ce greutatea poate deveni un criteriu important în:
- renovări;
- reabilitări;
- terase existente;
- acoperișuri peste spații locuite;
- balcoane;
- clădiri cu capacitate portantă limitată.
Greșeli frecvente la realizarea pantelor
1. Panta este calculată „din ochi”
Una dintre cele mai întâlnite probleme apare atunci când panta este stabilită direct pe șantier, fără o verificare atentă a cotelor și fără corelarea cu poziția sistemului de evacuare.
La prima vedere, suprafața poate părea corect executată, însă după prima ploaie apar zone în care apa stagnează. Pe termen lung, băltirile repetate mențin hidroizolația sub solicitarea apei pentru perioade mai lungi și pot evidenția mai repede eventualele defecte ale racordurilor, rosturilor sau străpungerilor.
2. Poziționarea incorectă a gurilor de scurgere
O pantă corectă nu poate compensa întotdeauna o poziționare greșită a gurilor de scurgere.
Dacă punctele de colectare sunt amplasate prea sus sau în zone nefavorabile, apa poate rămâne blocată pe suprafața terasei chiar dacă stratul de pantă a fost executat conform proiectului. De aceea, poziția scurgerilor trebuie analizată împreună cu geometria întregii suprafețe.
3. Grosimea reală nu este calculată pe întreaga suprafață
Mulți beneficiari calculează doar grosimea minimă a stratului de pantă.
În realitate, pentru estimarea corectă a volumului și a greutății trebuie analizată și grosimea maximă. La suprafețe mari, diferența poate însemna câteva tone suplimentare de material. Acest aspect este important atât pentru buget, cât și pentru încărcarea structurii.
4. Greutatea sistemului este ignorată
În construcțiile noi, încărcările sunt luate în calcul prin proiect. În renovări însă, situația este diferită.
Atunci când se adaugă un strat de pantă de câțiva centimetri pe o terasă existentă, greutatea suplimentară poate deveni un factor important.
Din acest motiv, în anumite proiecte sunt analizate și soluții cu densitate redusă, în special atunci când capacitatea portantă a structurii este limitată.
5. Alegerea materialului exclusiv după preț
Prețul pe metru cub sau pe sac nu spune întreaga poveste. Două materiale cu costuri apropiate pot genera rezultate foarte diferite în ceea ce privește:
- greutatea sistemului;
- timpul de execuție;
- transportul;
- comportarea la umiditate;
- comportarea la foc;
- performanța termică.
Analiza trebuie făcută la nivelul întregului sistem constructiv și nu doar la nivelul costului materialului.
6. Hidroizolația este aplicată prea devreme
Aplicarea hidroizolației înainte ca stratul suport să fie pregătit corespunzător poate afecta performanța întregului sistem.
Suportul trebuie să respecte condițiile impuse de proiect și de producătorii materialelor utilizate. Neglijarea acestei etape poate conduce la probleme care devin vizibile abia după punerea în exploatare.
7. Stratul de pantă nu este protejat împotriva precipitațiilor
După realizarea stratului de pantă, acesta nu ar trebui lăsat expus perioade îndelungate la ploaie sau intemperii înainte de continuarea sistemului constructiv.
În practică, protecția poate fi realizată prin organizarea corectă a etapelor de execuție sau prin acoperiri temporare adecvate, astfel încât apa să nu afecteze stratul realizat.
În cazul sistemelor pe bază de sticlă celulară expandată și liant mineral pentru acoperișurile plate, documentația producătorului indică protejarea suprafeței întărite prin continuarea stratului de etanșare prevăzut în sistem. Dacă este necesară o acoperire temporară cu folie sau prelată, trebuie asigurat un flux de aer suficient pentru a evita formarea condensului. Soluția concretă trebuie corelată cu proiectul și cu hidroizolația aleasă.
Întrebări frecvente
Nu. GEOCELL Bubbles este un agregat ușor din sticlă celulară expandată utilizat pentru realizarea straturilor de nivelare și pantă în anumite sisteme constructive.
Rolul său este diferit de cel al hidroizolației. Hidroizolația împiedică infiltrarea apei în construcție, în timp ce stratul de pantă contribuie la evacuarea apei către sistemele de drenaj și scurgere.
Într-o alcătuire corectă, cele două componente lucrează împreună, dar nu se înlocuiesc reciproc.
În multe situații, apa acumulată după ploaie nu indică neapărat o problemă a hidroizolației.
Cauza poate fi reprezentată de o pantă insuficientă, de poziționarea necorespunzătoare a gurilor de scurgere sau de deformarea suportului în timp.
Dacă apa rămâne constant pe aceeași zonă, este recomandată verificarea sistemului de drenaj și a geometriei suprafeței.
Ambele sunt esențiale și îndeplinesc funcții diferite.
Hidroizolația protejează construcția împotriva infiltrațiilor, iar panta ajută la evacuarea apei de pe suprafață.
Un sistem performant presupune funcționarea corectă a ambelor componente, nu alegerea uneia în detrimentul celeilalte.
Costul depinde de suprafață, grosime, materialul ales, complexitatea geometriei și sistemul de hidroizolație utilizat. Compararea soluțiilor doar pe baza prețului materialului poate fi înșelătoare, deoarece greutatea, manopera și timpul de execuție influențează costul final al sistemului.

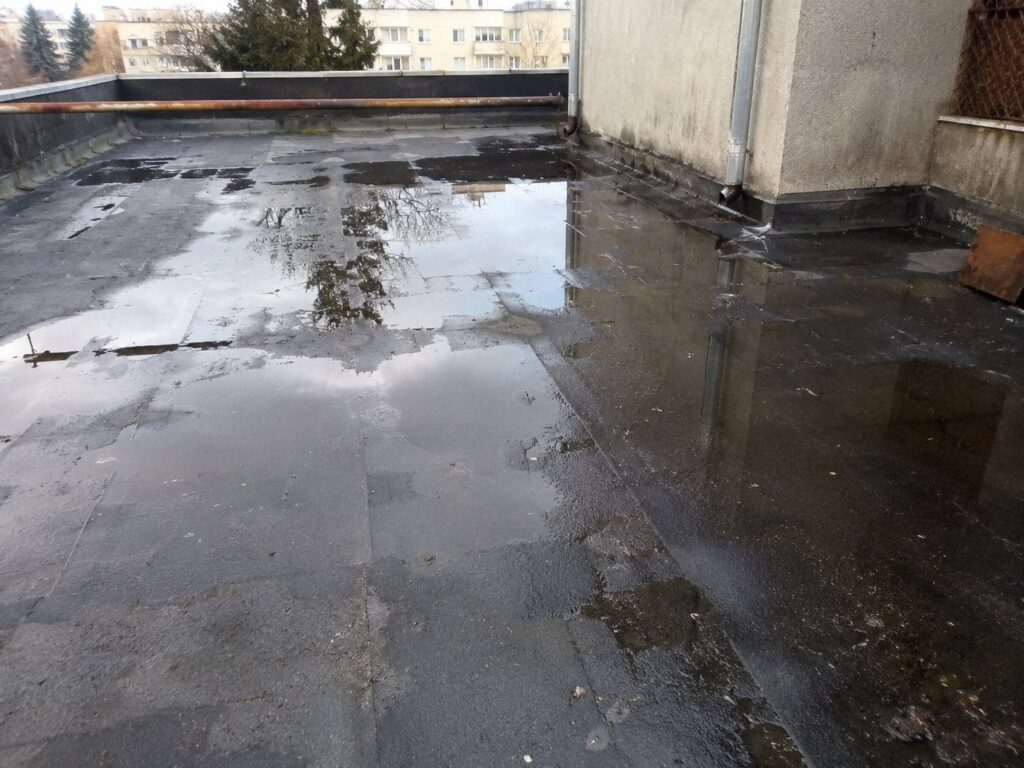

Dacă apa rămâne perioade îndelungate pe suprafața unei terase sau a unui acoperiș, sistemul este supus unor solicitări suplimentare față de situația în care apa este evacuată rapid.
În timp, băltirile repetate pot favoriza:
- depunerea murdăriei și a vegetației;
- cicluri repetate de îngheț-dezgheț în sezonul rece;
- solicitarea suplimentară a hidroizolației;
- degradarea mai rapidă a unor componente ale sistemului.
Prezența unor mici zone umede imediat după ploaie nu indică automat o problemă. Dacă însă apa rămâne constant pe aceeași suprafață timp îndelungat, este recomandată verificarea pantei, a sistemului de drenaj și a poziționării gurilor de scurgere.
Da, în anumite sisteme constructive panta poate fi realizată direct din plăci termoizolante configurate în pantă.
Această soluție este utilizată în special la unele acoperișuri și terase unde proiectul permite realizarea simultană a termoizolației și a pantei necesare evacuării apei.
Totuși, nu este o soluție universală. Alegerea depinde de:
- tipul structurii;
- încărcările prevăzute;
- sistemul de hidroizolație;
- detaliile constructive ale terasei;
- cerințele proiectului.
Din acest motiv, realizarea pantei direct din termoizolație trebuie analizată împreună cu proiectantul și cu producătorii sistemului utilizat.
Nu există o soluție unică valabilă pentru toate proiectele.
În renovări trebuie analizate în primul rând:
- starea suportului existent;
- capacitatea portantă a structurii;
- grosimile disponibile;
- poziția gurilor de scurgere;
- sistemul de hidroizolație care urmează să fie aplicat.
În multe cazuri, una dintre principalele provocări este greutatea suplimentară introdusă asupra structurii.
Din acest motiv, atunci când sunt necesare grosimi mari pentru realizarea pantei, sunt analizate frecvent și soluțiile cu densitate redusă, care pot limita încărcările permanente comparativ cu șapele tradiționale.
În cazul construcțiilor noi, încărcările sunt luate în calcul prin proiect.
În schimb, la renovarea unei terase existente, este important să se cunoască modul în care noul strat va influența structura.
Acest aspect devine cu atât mai important atunci când:
- terasa este amplasată peste spații locuite;
- clădirea este veche;
- sunt necesare grosimi mari pentru realizarea pantei;
- se schimbă complet alcătuirea existentă.
De exemplu, pentru o terasă de 100 m², diferența dintre o șapă tradițională și o soluție ușoară poate însemna peste 10 tone de încărcare suplimentară.
Din acest motiv, verificarea structurii și consultarea proiectantului reprezintă o etapă recomandată înainte de alegerea soluției.
Resurse utile înainte de alegerea soluției
- Șapă ușoară pentru renovări: soluții, materiale, greutate și greșeli de evitat
Află ce materiale pot fi utilizate pentru reducerea încărcărilor în renovări și mansarde. - Sticlă celulară GEOCELL Bubbles
Caracteristici tehnice, aplicații și informații despre produs. - Ce este sticla celulară?
Cum este produsă sticla celulară și unde poate fi utilizată în construcții. - Soluții pentru terase și amenajări exterioare
Aspecte importante privind drenajul și gestionarea apei. - Modelarea terenului și umpluturile ușoare
Cum influențează greutatea alegerea soluțiilor constructive.
Concluzie
Șapa de pantă este unul dintre cele mai importante straturi ale unei terase sau ale unui acoperiș plat, deoarece influențează direct modul în care apa este evacuată de pe suprafață.
În funcție de proiect, pot fi utilizate soluții diferite, de la șape clasice până la sisteme ușoare realizate cu agregate minerale. Alegerea trebuie făcută ținând cont de întreaga alcătuire constructivă, de încărcările admise, de cerințele hidroizolației și de particularitățile fiecărui proiect.
Dacă analizați utilizarea sticlei celulare expandate GEOCELL Bubbles pentru un strat de nivelare sau de pantă, ne puteți transmite localitatea proiectului, suprafața, grosimea minimă și grosimea maximă estimate. Pe baza acestor informații vă putem oferi date despre produs și o estimare orientativă a cantităților necesare.
Estimarea materialului nu înlocuiește proiectarea pantei, verificarea structurii, alegerea hidroizolației sau stabilirea alcătuirii complete a terasei.
Notă tehnică: Exemplele, densitățile și calculele prezentate au caracter orientativ. Alcătuirea terasei, valoarea pantei, grosimile, poziția scurgerilor, încărcările și compatibilitatea dintre straturi trebuie stabilite prin proiect. Detaliile grafice și recomandările generale ale producătorului nu înlocuiesc verificarea pentru situația concretă.
