Aplicații ale sticlei celulare în construcții
Sticla celulară GEOMATERIALS poate fi utilizată în fundații, drenaj, renovări, terase, infrastructură și proiecte în care reducerea greutății sistemului constructiv este importantă.
GEOCELL nu reprezintă însă o singură soluție pentru toate aplicațiile. Alegerea dintre agregatul din sticlă celulară GEOCELL Grey, sticla expandată GEOCELL Bubbles și plăcile GEOCELL Panel depinde de tipul lucrării, condițiile terenului, încărcări și cerințele proiectului.
Pe această pagină găsești principalele situații în care produsele GEOCELL pot fi analizate și criteriile care trebuie luate în calcul înainte de alegerea soluției.
Cele mai frecvente situații întâlnite în construcții:
Fiecare proiect este diferit.
În practică, alegerea materialelor pornește de cele mai multe ori de la o problemă concretă a terenului, fundației sau sistemului constructiv.
🏠
Construirea unei case pe teren argilos
În proiectele pe teren argilos trebuie analizate cu atenție:
- variațiile de umiditate ale terenului;
- gestionarea și evacuarea apei;
- distribuirea încărcărilor;
- comportamentul fundației în timp;
- rezultatele studiului geotehnic.
GEOCELL Grey poate fi analizat ca strat mineral ușor, drenant și non-capilar, dacă soluția este compatibilă cu proiectul și condițiile reale ale terenului.
💧
Apă acumulată în jurul fundației
Prezența apei în zona fundației necesită verificarea:
- sursei și nivelului apei;
- permeabilității terenului;
- posibilității de evacuare controlată;
- necesității unui sistem de drenaj;
- relației dintre drenaj, fundație și hidroizolație.
Sticla celulară poate contribui la drenaj și la ruperea capilarității, dar nu înlocuiește un sistem de drenaj proiectat pentru condițiile amplasamentului.
📐
Teren cu diferențe de nivel
În proiectele care necesită volume mari de umplutură sunt importante:
- greutatea adăugată asupra terenului;
- înălțimea diferențelor de nivel;
- stabilitatea stratului suport;
- încărcările proiectate;
- modul de compactare.
GEOCELL Grey poate fi analizat pentru realizarea unor umpluturi ușoare și pentru reducerea încărcărilor, cu dimensionarea stratului în funcție de proiect.
🌡️
Case eficiente energetic și proiecte nZEB
În zona fundației trebuie urmărite:
- continuitatea termoizolației;
- limitarea punților termice;
- controlul umidității;
- drenajul;
- stabilitatea stratului suport.
În anumite sisteme constructive, GEOCELL Grey poate contribui simultan la termoizolație, ruperea capilarității, drenaj și realizarea unui strat portant compactat.
🏗️
Renovări și extinderi
În lucrările de renovare pot deveni importante:
- reducerea greutății materialelor adăugate;
- corectarea diferențelor de nivel;
- încărcarea planșeelor existente;
- grosimea disponibilă;
- compatibilitatea cu structura existentă.
GEOCELL Bubbles și, în anumite aplicații, GEOCELL Grey pot fi analizate pentru realizarea unor umpluturi cu greutate redusă.
🌿
Terase și amenajări exterioare
În aceste aplicații trebuie analizate împreună:
- stabilitatea stratului suport;
- evacuarea apei;
- diferențele de nivel și pantele;
- grosimea disponibilă;
- încărcările;
- rolul fiecărui strat din sistem.
În funcție de configurația proiectului, produsele GEOCELL pot fi utilizate pentru umpluturi ușoare, drenaj, nivelare sau termoizolație.
Unde se utilizează sticla celulară?

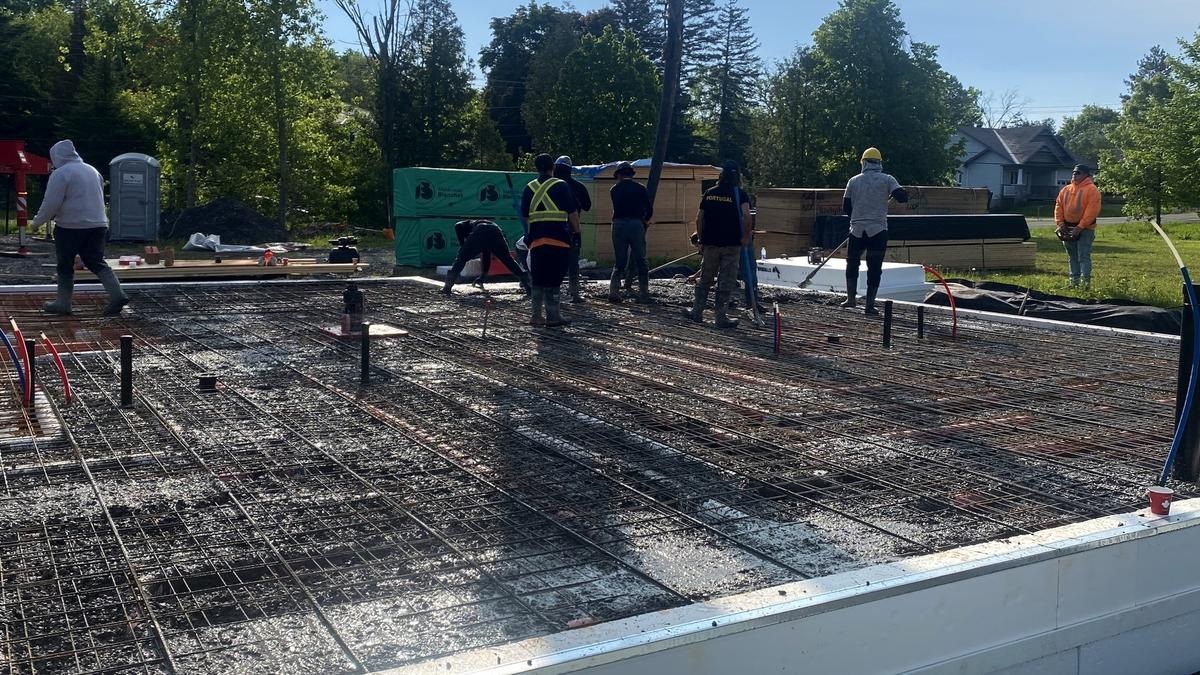

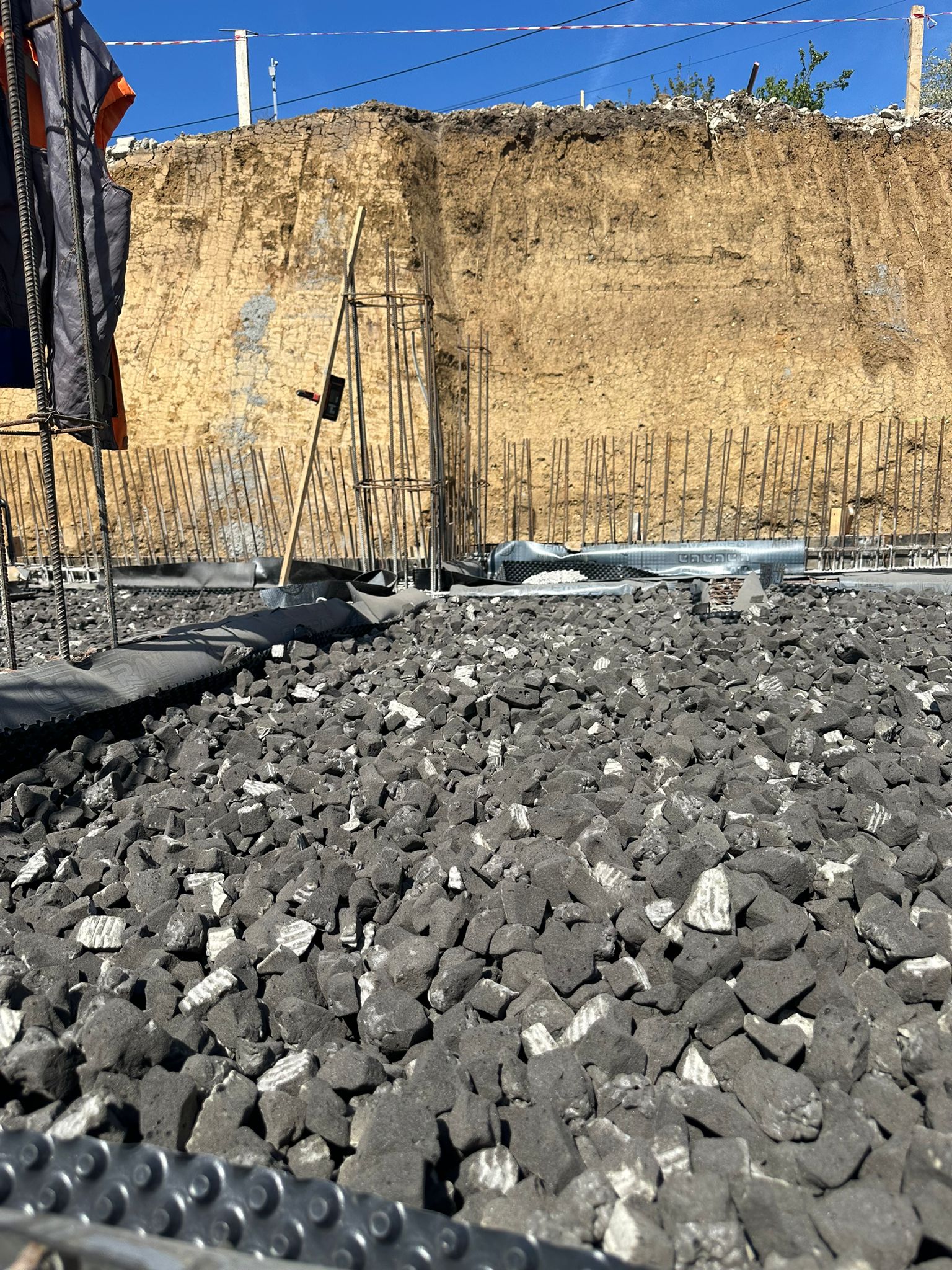

Fundații și radiere
Unde se utilizează: sub placa de fundație sau radier; la case rezidențiale; în proiecte unde sunt urmărite termoizolația și drenajul în zona fundației; în sisteme în care este necesar un strat suport compactat.
Ce urmărește soluția: pierderi de căldură prin zona fundației; ascensiunea capilară a umidității; drenaj insuficient sub construcție; necesitatea realizării unui strat suport stabil.
De ce este GEOCELL relevant: GEOCELL Grey are proprietăți termoizolante; este non-capilar și drenant; poate fi compactat pentru realizarea unui strat suport stabil; poate îndeplini mai multe funcții în cadrul aceluiași sistem constructiv.
Soluția trebuie dimensionată în funcție de încărcări, caracteristicile terenului, grosimea necesară și proiectul structural.
Case pasive și construcții nZEB
Unde se utilizează: la case pasive; în proiecte nZEB; la clădiri cu cerințe ridicate de eficiență energetică; în zona fundației, unde continuitatea termoizolației este importantă.
Ce urmărește soluția: transferul termic prin zona fundației; punți termice la contactul dintre clădire și teren; întreruperea continuității termoizolației; necesitatea optimizării anvelopei termice încă de la nivelul fundației.
De ce este GEOCELL relevant: poate contribui la performanța termică a sistemului de fundare; permite realizarea unui strat termoizolant continuu sub fundație, în configurațiile proiectate astfel; combină proprietățile termoizolante cu drenajul și ruperea capilarității; poate simplifica alcătuirea unor sisteme constructive.
Performanța energetică finală depinde de întregul sistem constructiv, nu de un singur material.

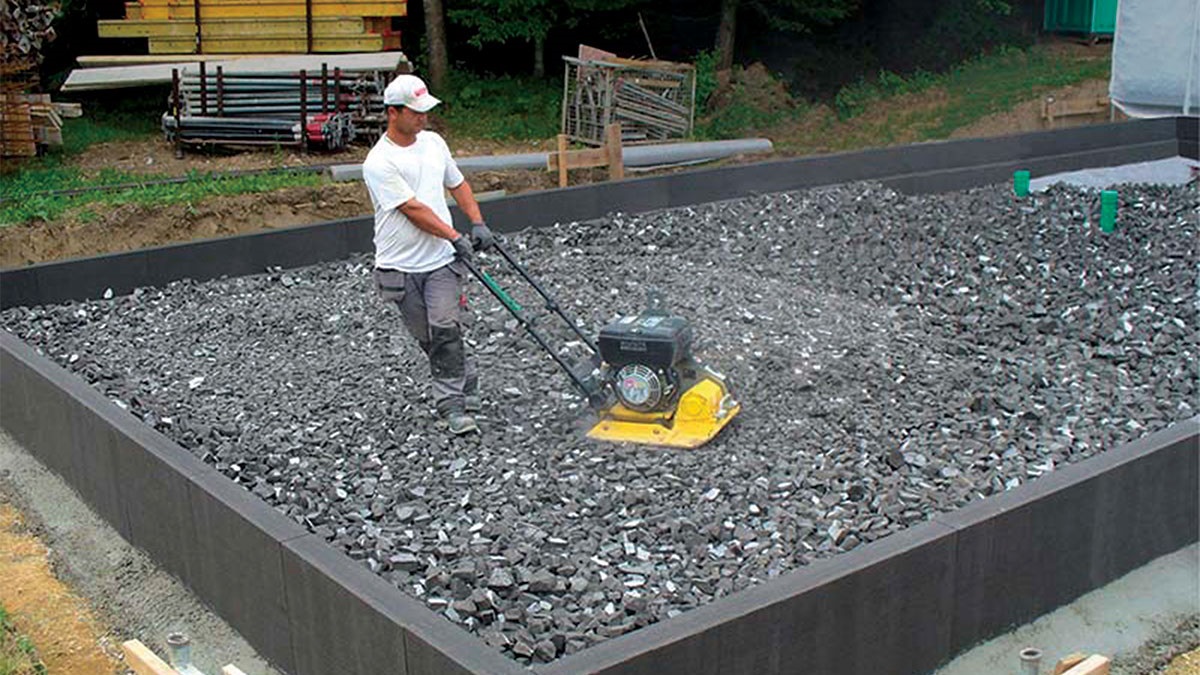

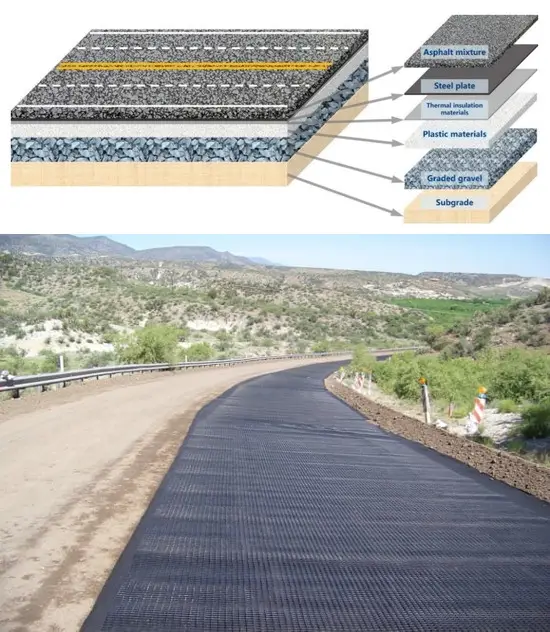

Construcții industriale și infrastructură
Unde se utilizează: la hale și platforme industriale; în lucrări de infrastructură; la umpluturi tehnice; în lucrări de drumuri și amenajarea terenului; în zone unde este necesară reducerea greutății umpluturilor.
Ce urmărește soluția: încărcări generate de volume mari de umplutură; diferențe de nivel; necesitatea drenajului; solicitări suplimentare asupra terenului; necesitatea realizării unui strat ușor și stabil.
De ce este GEOCELL relevant: agregatul are greutate redusă comparativ cu multe umpluturi minerale convenționale; permite circulația apei prin strat; poate fi compactat pentru realizarea unui strat stabil; poate fi utilizat în aplicații tehnice unde reducerea încărcării asupra terenului este importantă.
Alegerea produsului, grosimea stratului și gradul de compactare trebuie stabilite prin calcul și documentația tehnică a proiectului.
Vezi aplicațiile GEOCELL pentru infrastructură și lucrări industriale
Terase, acoperișuri și amenajări exterioare
Unde se utilizează: la terase; la acoperișuri și acoperișuri verzi, în configurațiile prevăzute prin proiect; la alei și zone pietonale; în amenajări exterioare și proiecte de peisagistică; în zone unde sunt necesare umpluturi ușoare sau drenante.
Ce urmărește soluția: acumularea apei în straturile suport; necesitatea realizării unor pante sau diferențe de nivel; greutatea mare a umpluturilor; necesitatea unui strat drenant; stabilitatea stratului suport.
De ce este GEOCELL relevant: există soluții sub formă de agregat, granule sau plăci, în funcție de aplicație; materialele pot contribui la reducerea greutății sistemului; GEOCELL Grey are proprietăți drenante; anumite produse pot fi utilizate pentru nivelare, umplutură sau termoizolație.
Sticla celulară nu reprezintă stratul de hidroizolație al unei terase sau al unui acoperiș. Hidroizolația trebuie prevăzută separat în sistemul proiectat.
Vezi aplicațiile pentru amenajări exterioare și peisagistică
Terenuri dificile și diferențe de nivel
Unde se utilizează: în proiecte pe terenuri argiloase; în zone cu diferențe mari de nivel; acolo unde sunt necesare volume importante de umplutură; în proiecte unde reducerea încărcării asupra terenului este importantă.
Ce urmărește soluția: greutatea ridicată a umpluturilor convenționale; diferențe importante de nivel; necesitatea unui strat drenant; încărcări suplimentare asupra terenului; necesitatea realizării unui strat suport stabil.
De ce este GEOCELL relevant: GEOCELL Grey are o greutate redusă; este drenant și non-capilar; poate fi utilizat pentru realizarea unor umpluturi ușoare; după compactare poate forma un strat suport stabil.
GEOCELL nu remediază prin el însuși un teren cu probleme geotehnice. Soluția de fundare trebuie stabilită pe baza studiului geotehnic și a proiectului.

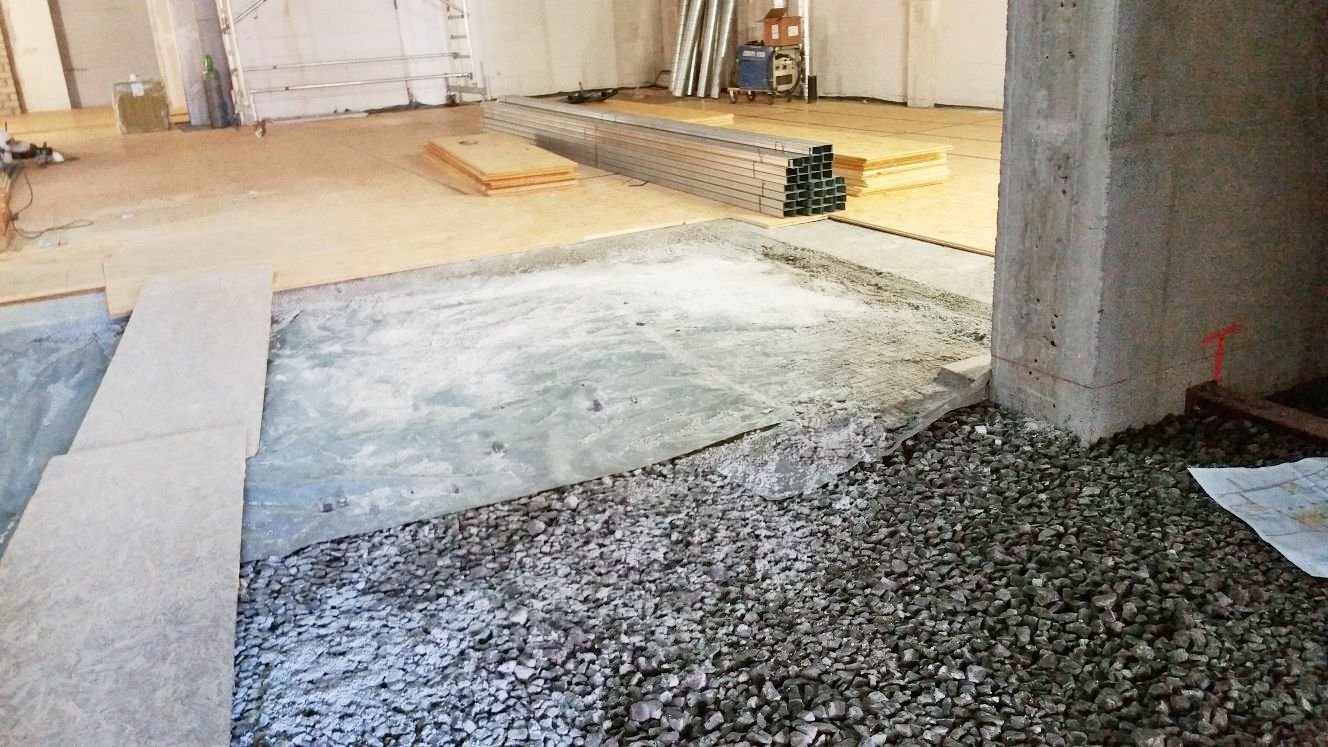

Renovări, planșee și umpluturi ușoare
Unde se utilizează: în renovări și reconversii; la planșee unde greutatea materialelor adăugate este importantă; pentru corectarea diferențelor de nivel; în zone unde sunt necesare umpluturi cu greutate redusă.
Ce urmărește soluția: diferențe mari de nivel; greutatea ridicată a șapelor sau umpluturilor convenționale; încărcări suplimentare asupra structurii existente; necesitatea realizării unor straturi ușoare.
De ce este GEOCELL relevant: GEOCELL Bubbles poate fi utilizat pentru realizarea unor umpluturi și straturi ușoare; poate fi pus în operă în variante specifice aplicației, inclusiv cu liant; contribuie la reducerea greutății materialelor adăugate; pentru volume mari sau alte configurații pot exista aplicații și pentru GEOCELL Grey.
Pentru arhitecți, proiectanți și constructori.
În proiectele în care sunt analizate soluții pentru fundații, pregătirea terenului, drenaj sau umpluturi ușoare, produsele GEOMATERIALS GEOCELL pot fi integrate în diferite configurații constructive, în funcție de cerințele proiectului.
În funcție de aplicație, pot fi relevante proprietăți precum:
- greutatea redusă a materialului;
- comportamentul drenant;
- ruperea capilarității;
- performanța termică;
- capacitatea de a forma un strat compactat stabil;
- utilizarea în zone cu diferențe de nivel;
- integrarea în sisteme pentru fundații și construcții eficiente energetic.
GEOCELL Grey, GEOCELL Bubbles și GEOCELL Panel au caracteristici și domenii de utilizare diferite, motiv pentru care alegerea produsului se face în funcție de aplicația concretă și de soluția prevăzută în proiect.
Proprietăți relevante ale GEOCELL Grey
În aplicațiile pentru fundații, drenaj, umpluturi ușoare și pregătirea terenului, GEOCELL Grey poate fi relevant prin combinația dintre mai multe proprietăți ale materialului:
- greutate redusă – poate contribui la limitarea încărcărilor generate de umpluturi;
- comportament drenant – permite circulația apei prin strat;
- structură non-capilară – contribuie la întreruperea ascensiunii capilare;
- performanță termică – poate contribui la limitarea transferului termic în zona în care este utilizat;
- stabilitate după compactare – poate forma un strat suport stabil, în configurațiile prevăzute prin proiect;
- material mineral și necombustibil – potrivit pentru aplicații în care aceste caracteristici sunt relevante.
În anumite sisteme constructive, aceste proprietăți permit ca același strat să contribuie simultan la mai multe funcții, precum drenaj, termoizolație, ruperea capilarității și distribuirea încărcărilor.
Valorile tehnice diferă în funcție de produsul GEOMATERIALS utilizat și trebuie verificate în fișa tehnică aferentă.

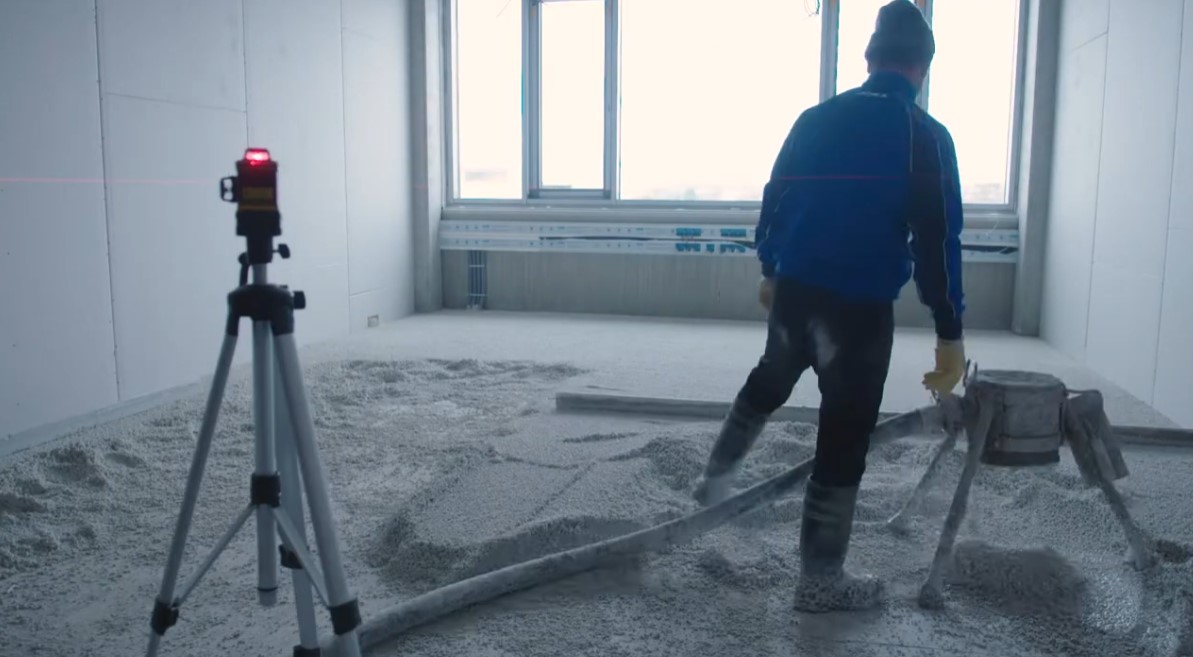

Proprietăți relevante ale GEOCELL Bubbles
GEOCELL Bubbles este un agregat ușor din sticlă expandată, utilizat în special pentru umpluturi, nivelări și straturi termoizolante în pardoseli și renovări.
În funcție de aplicație, materialul poate fi utilizat în vrac sau într-o compoziție cu liant mineral.
Proprietățile relevante includ:
greutate redusă – densitatea în vrac este de aproximativ 170–190 kg/m³, ceea ce permite realizarea unor umpluturi mult mai ușoare decât multe soluții convenționale;
performanță termoizolantă – contribuie la izolarea termică a stratului în care este utilizat;
stabilitate – în configurațiile și condițiile de punere în operă prevăzute pentru sistem, poate forma un strat ușor și stabil
rezistență la umiditate – granulele absorb o cantitate redusă de apă și se pot usca rapid;
material mineral și necombustibil – clasă de reacție la foc A1;
granulație fină – varianta 2–4 mm este potrivită pentru umpluturi, nivelări și umplerea spațiilor din anumite sisteme constructive.
În varianta legată, GEOCELL Bubbles poate fi utilizat pentru realizarea unor straturi ușoare și termoizolante înaintea sistemului final de pardoseală.
Materialul este relevant mai ales în proiectele în care trebuie corectate diferențe de nivel fără introducerea unei greutăți mari asupra planșeului sau structurii existente.
Valorile de conductivitate termică, densitate, rezistență și timpii de punere în operă diferă între utilizarea în vrac și cea cu liant și trebuie verificate în documentația tehnică aferentă.
Proprietăți relevante ale GEOCELL Panel
GEOCELL Panel este o placă termoizolantă rigidă din sticlă celulară, destinată aplicațiilor în care termoizolația trebuie realizată sub formă de placă și unde rezistența la umiditate și durabilitatea sunt criterii importante.
Spre deosebire de GEOCELL Grey și GEOCELL Bubbles, Panel nu este un material de umplutură, ci un element termoizolant rigid.
Proprietățile relevante includ:
structură cu celule închise – materialul nu absoarbe apa și nu se umflă în contact cu umiditatea;
termoizolație – poate fi utilizat în sisteme pentru pardoseli, pereți, tavane, socluri și zone perimetrale;
rezistență la umiditate – este potrivit pentru aplicații unde izolarea termică trebuie să își păstreze proprietățile în condiții dificile de umiditate;
stabilitate dimensională – nu prezintă contracții sau umflări specifice unor materiale sensibile la apă;
material mineral și necombustibil – clasă de reacție la foc A1;
durabilitate – materialul este rezistent la îmbătrânire, putrezire, bacterii, îngheț și rozătoare;
prelucrare mecanică simplă – plăcile pot fi tăiate și adaptate dimensiunilor necesare cu unelte convenționale.
În anumite sisteme complet lipite, structura cu celule închise permite ca GEOCELL Panel să contribuie simultan la termoizolație și la controlul vaporilor, capilarității și umidității, în funcție de configurația tehnică prevăzută.
GEOCELL Panel poate fi relevant în special pentru:
pardoseli și plăci de beton;
pereți interiori sau exteriori;
pereți de subsol;
socluri și aplicații perimetrale;
tavane;
zone în care termoizolația este expusă unor condiții ridicate de umiditate.
Alegerea grosimii, modul de lipire, etanșarea rosturilor și alcătuirea sistemului trebuie stabilite conform aplicației și documentației tehnice.
Mai multe funcții într-un singur strat
În anumite configurații constructive, GEOCELL Grey poate contribui simultan la mai multe funcții ale sistemului:
- termoizolație;
- drenaj;
- ruperea capilarității;
- reducerea greutății umpluturilor;
- realizarea unui strat suport compactat.
Această integrare poate simplifica alcătuirea sistemului în anumite proiecte, însă nu înseamnă că GEOCELL înlocuiește automat toate celelalte straturi constructive.
Soluția finală depinde de aplicație, condițiile terenului și cerințele proiectului.
Aspecte utile în proiectarea fundațiilor și a terenului
Condițiile terenului, apa și performanța energetică pot influența direct modul în care este configurată o soluție constructivă. Câteva aspecte sunt relevante în special în proiectele în care sunt analizate fundații, umpluturi ușoare sau sisteme de drenaj.
Fundația influențează performanța energetică a clădirii
În clădirile eficiente energetic și în proiectele nZEB, zona de contact dintre construcție și teren face parte din analiza anvelopei termice.
Continuitatea termoizolației și limitarea punților termice în zona fundației pot influența performanța energetică a întregii construcții.
Umiditatea poate influența comportamentul terenurilor argiloase
Anumite terenuri argiloase își pot modifica volumul în funcție de variațiile de umiditate.
Din acest motiv, condițiile geotehnice, prezența apei și posibilitatea evacuării acesteia sunt relevante pentru alegerea soluției de fundare.
Greutatea umpluturilor poate deveni un criteriu important
În proiectele cu diferențe mari de nivel, renovări sau volume importante de umplutură, greutatea materialelor adăugate poate genera încărcări semnificative asupra terenului sau structurii existente.
În astfel de situații, utilizarea unor materiale cu densitate redusă poate reprezenta una dintre opțiunile analizate în proiect.
Vezi și: Resurse despre fundații eficiente, drenaj și termoizolație

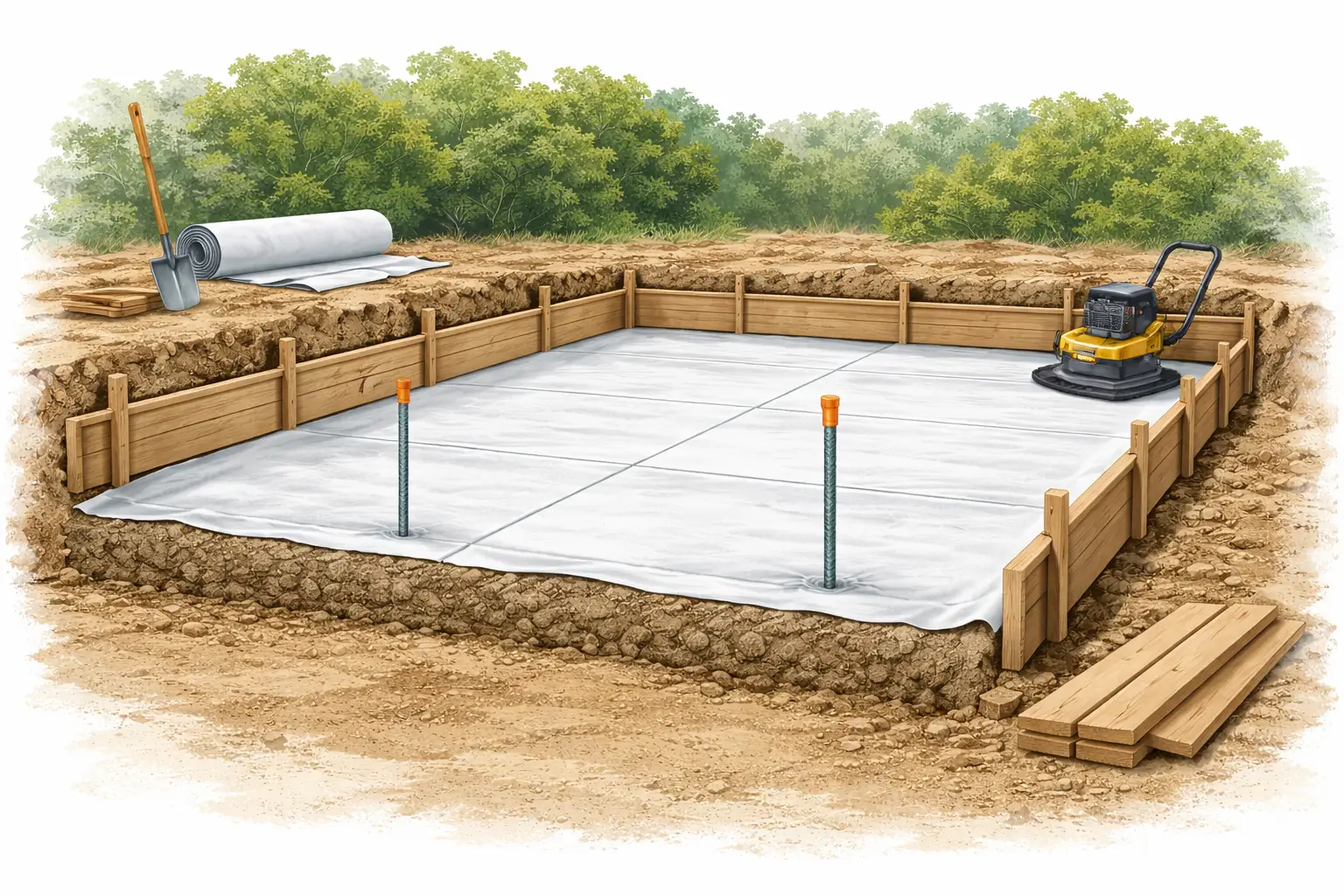

Montaj orientativ GEOCELL Grey sub placa de fundație
Pașii de instalare pot varia în funcție de proiect, condițiile terenului, grosimea stratului și documentația tehnică aplicabilă.
Pasul 1 — Pregătirea terenului
Terenul se pregătește conform proiectului, prin îndepărtarea stratului vegetal și realizarea unei suprafețe corespunzătoare pentru aplicarea sistemului.
În funcție de caracteristicile amplasamentului, pot fi necesare lucrări suplimentare de nivelare, compactare sau pregătire a substratului.
Conductele și celelalte elemente prevăzute sub fundație trebuie integrate conform detaliilor proiectului înainte de aplicarea stratului de sticlă celulară.
Pasul 2 — Așezarea geotextilului
Geotextilul se poziționează peste terenul pregătit pentru separarea stratului de GEOCELL Grey de substrat și pentru limitarea amestecării materialelor.
Suprapunerile și întoarcerile laterale se realizează conform configurației prevăzute în proiect și instrucțiunilor producătorului.

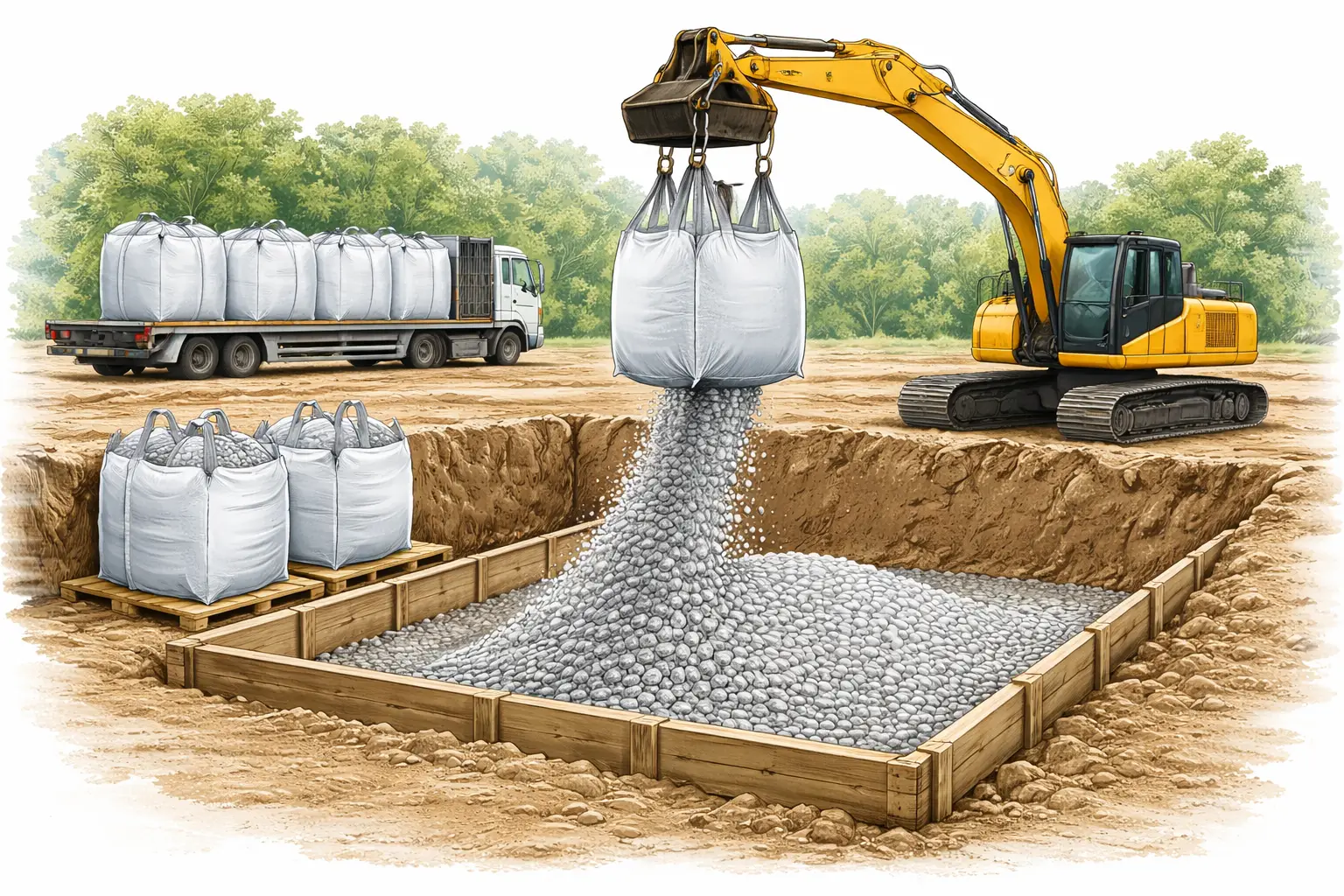

Pasul 3 — Aplicarea GEOCELL Grey
Agregatul din sticlă celulară se distribuie pe suprafața pregătită până la grosimea necesară pentru obținerea stratului compactat prevăzut în proiect.
Materialul trebuie repartizat uniform, fără zone cu acumulări sau diferențe importante de nivel.

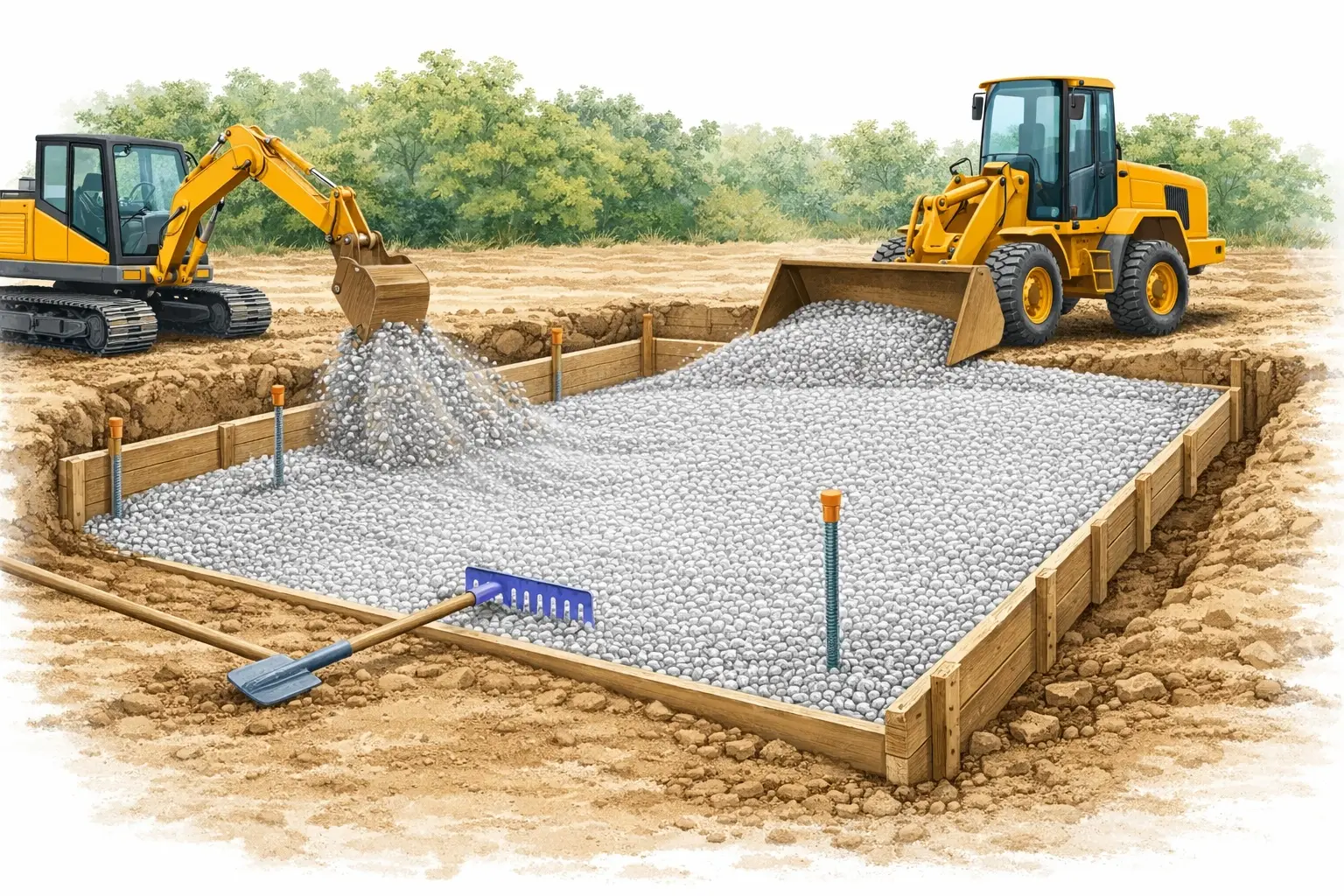

Pasul 4 — Nivelarea
Înainte de compactare, stratul se nivelează astfel încât grosimea și cotele să poată fi controlate pe întreaga suprafață.
Pentru grosimi mari, materialul poate necesita punerea în operă și compactarea în mai multe etape.

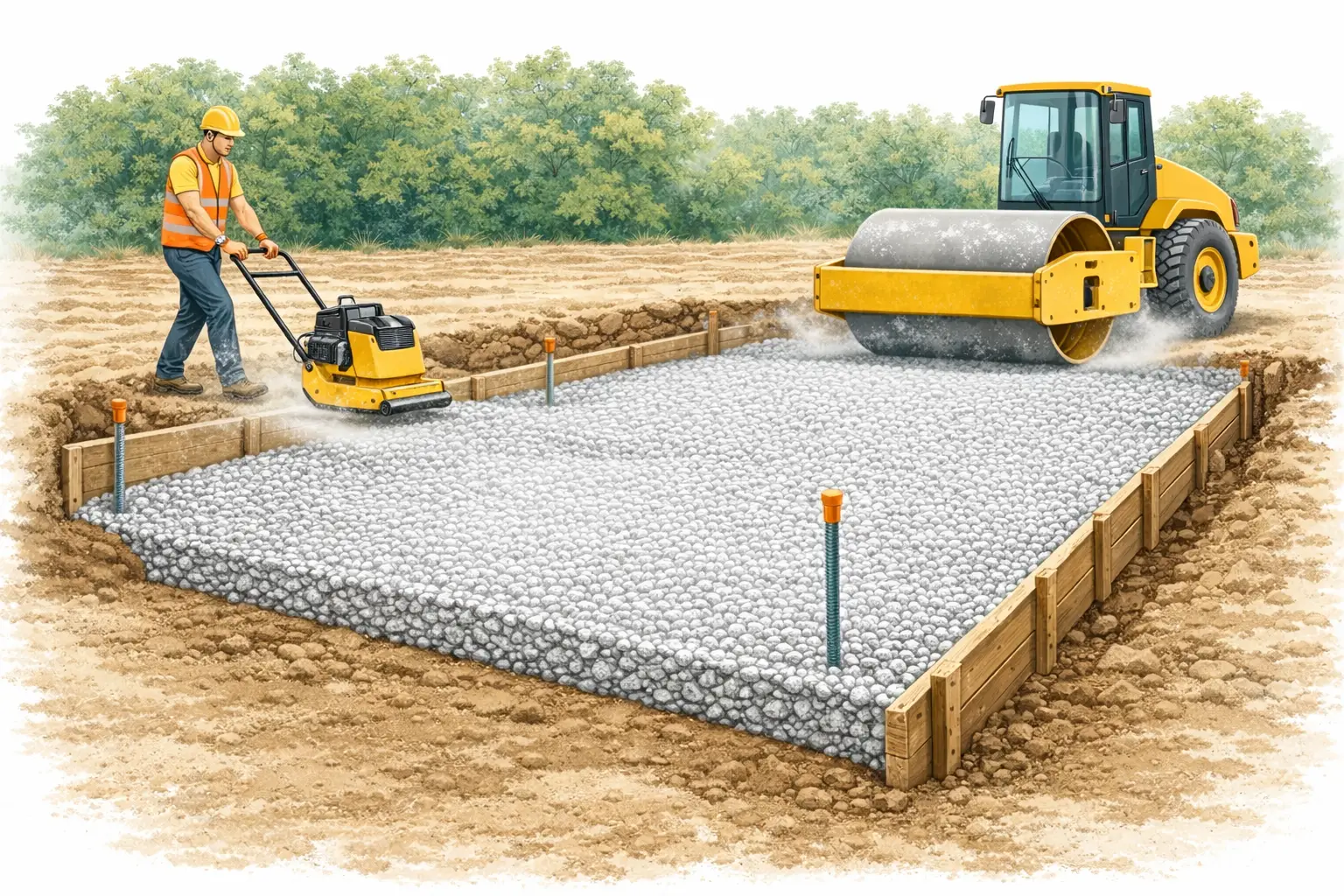

Pasul 5 — Compactarea
GEOCELL Grey se compactează cu echipamente adecvate suprafeței și grosimii stratului.
Raportul de compactare, numărul de treceri și tipul echipamentului trebuie stabilite conform documentației tehnice și condițiilor proiectului.

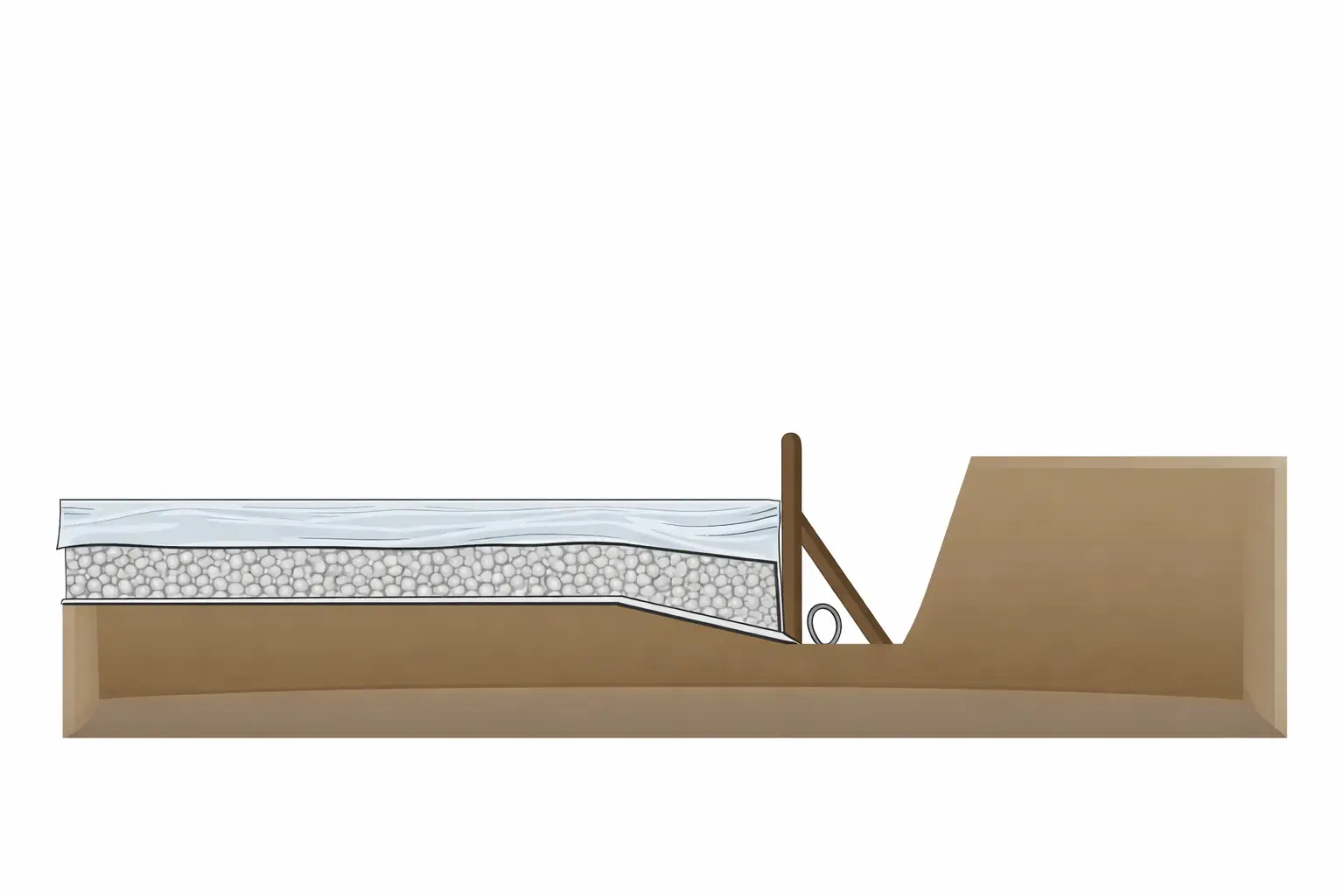

Pasul 6 — Protejarea stratului compactat
După compactare, stratul trebuie protejat astfel încât suprafața obținută să nu fie deteriorată înainte de realizarea elementelor constructive următoare.
În configurațiile prevăzute de producător, peste stratul compactat poate fi aplicată o folie de separație înaintea execuției plăcii de fundație.

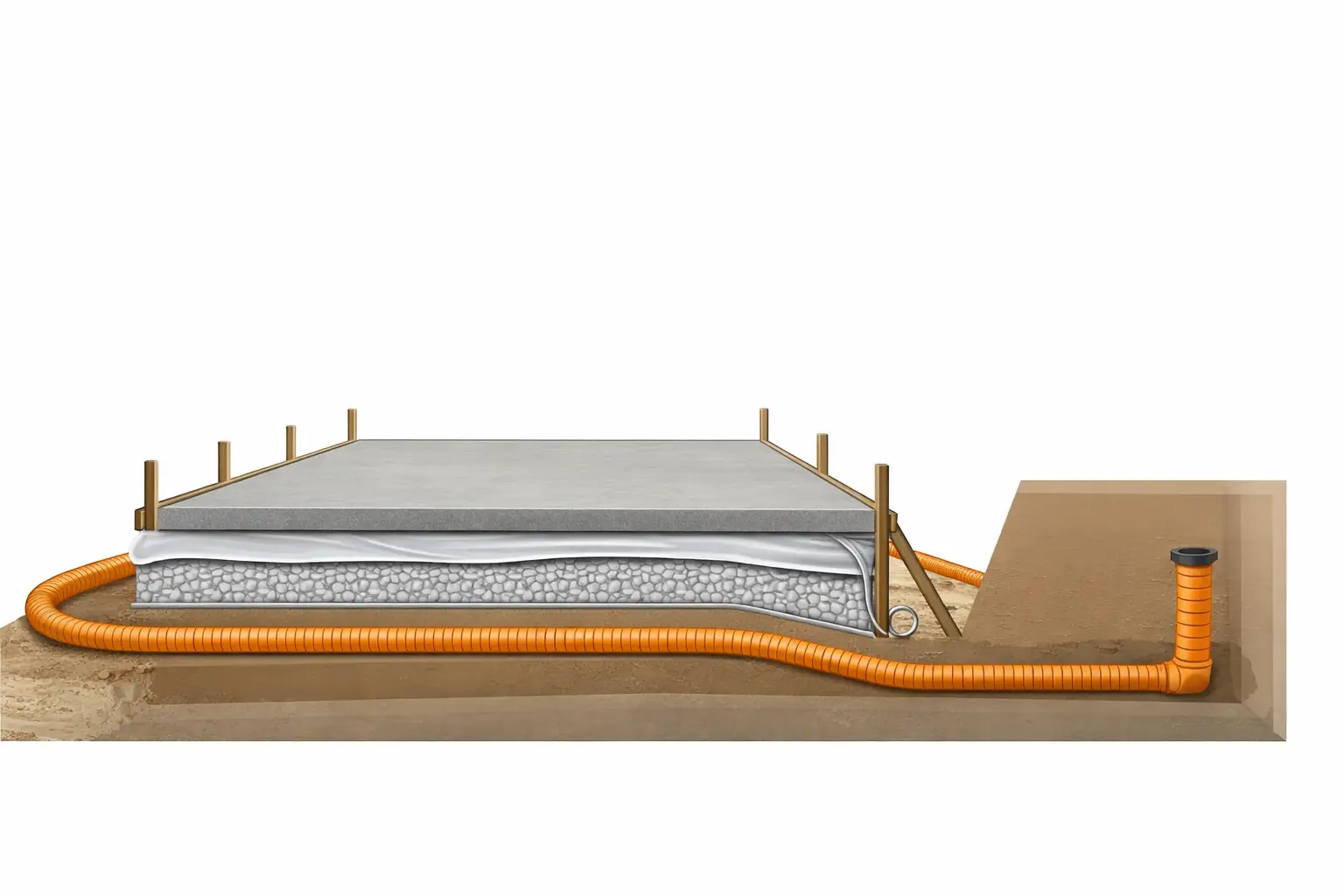

Pasul 7 — Execuția elementelor de deasupra
Placa de fundație, drenajul perimetral și celelalte componente ale sistemului se execută conform proiectului structural și detaliilor tehnice stabilite pentru construcția respectivă.
Important:
GEOCELL Grey este drenant și non-capilar, însă utilizarea sa trebuie corelată cu regimul apei din teren și cu sistemul de drenaj al proiectului.
În zonele în care există acumulări de apă sau condiții hidrogeologice speciale, soluția trebuie verificată înainte de stabilirea configurației stratului.
Pentru valorile de compactare, grosimi, echipamente și condițiile exacte de punere în operă trebuie consultată documentația tehnică actuală GEOMATERIALS.

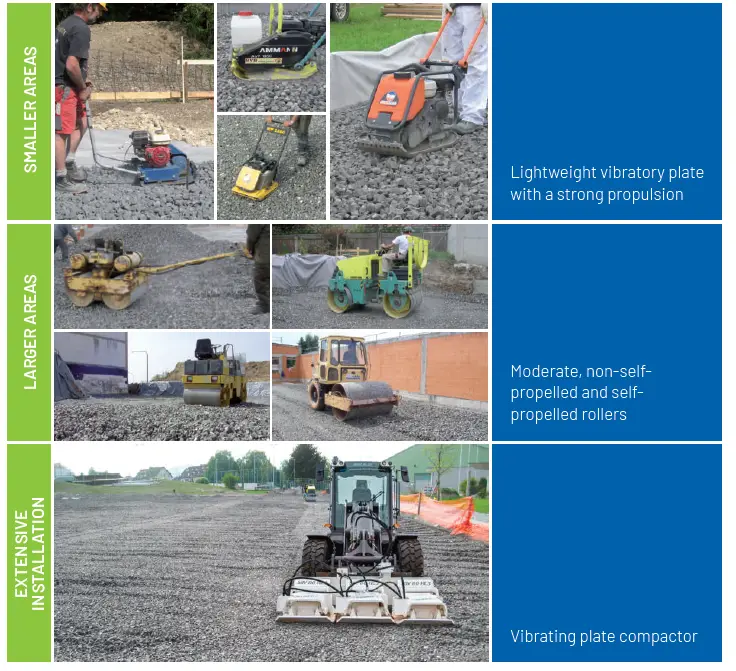

Echipamente pentru compactarea GEOCELL Grey
Recomandările din această secțiune se referă exclusiv la GEOCELL Grey – agregatul din sticlă celulară GEOMATERIALS.
Pentru suprafețe mici
- placă vibratoare ușoară;
- greutate recomandată de producător: 80–100 kg;
- frecvență: 85–100 Hz;
- potrivită pentru lucrări de dimensiuni reduse și zone cu acces limitat.
Pentru suprafețe mai mari
- la suprafețe de peste 200 m² poate fi utilizat un compactor/roller pentru lucrări de terasamente;
- tipul utilajului și modul de lucru se adaptează proiectului, grosimii stratului și condițiilor din șantier.
Pentru suprafețe foarte extinse
- pot fi utilizate echipamente mecanizate de compactare cu productivitate mai mare;
- alegerea concretă a utilajului trebuie corelată cu documentația tehnică și configurația lucrării.
Întrebări frecvente despre aplicațiile GEOMATERIALS GEOCELL
Produsele GEOMATERIALS GEOCELL au caracteristici și moduri de utilizare diferite. Alegerea dintre GEOCELL Grey, Bubbles și Panel depinde de aplicație, configurația proiectului și funcția pe care materialul trebuie să o îndeplinească.
Cum aleg produsul GEOCELL potrivit pentru proiect?
GEOCELL Grey este utilizat în principal pentru fundații, drenaj, straturi suport compactate, diferențe de nivel și umpluturi ușoare.
GEOCELL Bubbles este destinat în special umpluturilor și straturilor ușoare, nivelărilor, renovărilor și anumitor aplicații pentru pardoseli.
GEOCELL Panel este o placă termoizolantă rigidă, utilizată în aplicații unde este necesară termoizolația sub formă de placă.
Alegerea produsului trebuie corelată cu aplicația și cu documentația tehnică aferentă.
Poate GEOCELL Grey să îndeplinească mai multe funcții într-un singur strat?
În anumite configurații constructive, da.
GEOCELL Grey poate contribui simultan la termoizolație, drenaj, ruperea capilarității, reducerea greutății umpluturilor și realizarea unui strat suport compactat.
Acest lucru nu înseamnă însă că materialul înlocuiește automat toate celelalte componente ale sistemului. Configurația finală depinde de proiect.
Poate fi utilizat GEOCELL Grey pe terenuri argiloase sau în proiecte unde există apă?
Utilizarea depinde de condițiile reale ale amplasamentului.
GEOCELL Grey este drenant și non-capilar, însă prezența apei, permeabilitatea terenului și posibilitatea evacuării acesteia trebuie analizate în cadrul proiectului.
În cazul terenurilor argiloase sau al zonelor cu acumulări de apă, soluția de fundare și drenaj trebuie stabilită în funcție de studiul geotehnic și condițiile hidrogeologice.
Ce grosime de GEOCELL Grey este necesară sub fundație?
Nu există o grosime standard valabilă pentru toate construcțiile.
Grosimea stratului depinde de configurația fundației, încărcări, caracteristicile terenului, cerințele termice și proprietățile produsului utilizat.
Dimensionarea trebuie stabilită în cadrul proiectului.
Cum contribuie sticla celulară la eficiența energetică?
Sticla celulară are proprietăți termoizolante și poate contribui la limitarea transferului termic în zona în care este utilizată.
În cazul GEOCELL Grey, utilizarea sub fundație poate contribui la continuitatea termoizolației și la reducerea unor punți termice, în funcție de configurația sistemului.
Performanța energetică finală depinde însă de întreaga anvelopă a clădirii.
Ce caracteristici de sustenabilitate are sticla celulară?
Produsele GEOMATERIALS sunt realizate din sticlă reciclată și au structură minerală.
În funcție de produs, sunt disponibile documente tehnice și de mediu care oferă informații despre compoziție, performanță și impactul asupra mediului.
Pentru evaluarea unui proiect din perspectiva sustenabilității trebuie consultată documentația aferentă produsului utilizat.
Conform documentației GEOMATERIALS, stratul de GEOCELL Grey compactat la un raport de 1,3:1 este circulabil pietonal. La un raport de compactare de 1,6:1, este posibilă circulația atentă a vehiculelor, cu o sarcină pe osie de până la 7,0 t, cu condiția ca suprafața compactată să nu fie deteriorată. Această valoare se referă la circulația pe stratul deja compactat și nu reprezintă limita de greutate a echipamentului utilizat pentru compactare.
Notă: Informațiile prezentate au caracter orientativ și nu înlocuiesc un proiect tehnic realizat de un specialist. Pentru aplicarea corectă a soluțiilor cu sticlă celulară, recomandăm consultarea unui proiectant sau inginer structurist.
Ai un proiect în care analizezi utilizarea sticlei celulare?
Pentru ofertare, transmite-ne localitatea proiectului, suprafața, grosimea estimată și aplicația pentru care este necesar materialul.
Furnizăm produse GEOCELL pentru proiecte din România, precum și pentru proiecte din Republica Moldova, Bulgaria și Ucraina.
