În ultimii ani, sticla celulară expandată a început să fie utilizată tot mai frecvent în proiectele de locuințe eficiente energetic, clădiri nZEB și fundații de tip radier general.
Cu toate acestea, una dintre întrebările pe care le primim frecvent este: „Este această soluție cu adevărat viabilă în România?” Argumentele invocate sunt aproape întotdeauna aceleași:
- România are zone cu îngheț puternic;
- România este o țară seismică;
- sticla celulară este mai scumpă decât pietrișul;
- este nevoie de un strat mai gros decât la XPS;
- fundațiile clasice sunt deja cunoscute și utilizate.
Pentru a răspunde obiectiv la aceste întrebări, trebuie să analizăm nu doar prețul unui material, ci întregul sistem constructiv și modul în care acesta funcționează pe termen lung.
Ce este sticla celulară și ce rol are sub fundație.
Una dintre cele mai frecvente greșeli atunci când este analizată sticla celulară este compararea acesteia doar cu pietrișul sau doar cu polistirenul extrudat (XPS).

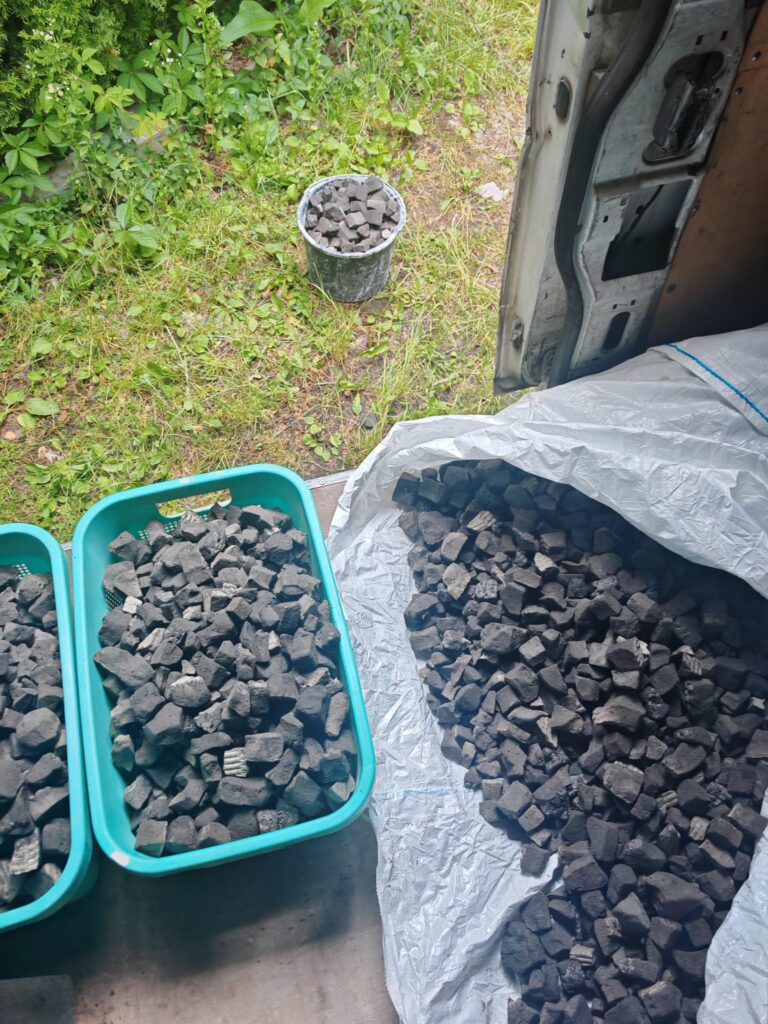

În realitate, sticla celulară expandată GEOCELL Grey nu a fost dezvoltată pentru a înlocui un singur material, ci pentru a prelua simultan mai multe funcții constructive care, în sistemele tradiționale, sunt realizate prin straturi separate. Din acest motiv, comparația corectă nu este: „Sticla celulară versus pietriș” sau „Sticla celulară versus XPS” ci: „Sistem cu sticlă celulară versus sistem constructiv convențional.”
Funcțiile pe care le îndeplinește sticla celulară.
Într-un sistem de fundație, GEOCELL Grey poate contribui simultan la:
- transmiterea încărcărilor către teren;
- reducerea pierderilor de căldură prin fundație;
- evacuarea apei din sistem;
- limitarea transportului capilar al umidității;
- reducerea încărcării permanente asupra terenului.
Aceste caracteristici sunt posibile datorită structurii materialului și proprietăților sale fizice. Conform documentației tehnice, GEOCELL Grey este:
- un agregat ușor din sticlă reciclată;
- utilizat ca material portant și termoizolant;
- permeabil la apă;
- necapilar;
- rezistent la îngheț-dezgheț;
- clasificat A1 – material necombustibil.
Deși granulele individuale de sticlă celulară au o structură cu celule închise și nu favorizează transportul capilar al apei, stratul compactat rămâne permeabil datorită golurilor dintre particule. Astfel, GEOCELL Grey îmbină două proprietăți importante pentru zona fundației: limitarea ascensiunii capilare a umidității și evacuarea eficientă a apei. Conform fișei tehnice, permeabilitatea hidraulică a stratului compactat este de minimum k ≥ 10⁻³ m/s, valoare caracteristică unui material cu funcție de drenaj.
Utilizarea sub plăci și radiere portante.
Sticla celulară nu este destinată exclusiv aplicațiilor de drenaj sau umpluturilor ușoare. Materialul este utilizat de zeci de ani în Europa sub plăci și radiere portante și este aprobat pentru această utilizare. Aprobarea tehnică emisă de Institutul German pentru Tehnica Construcțiilor (DIBt) menționează explicit utilizarea GEOCELL ca: „thermal insulation under load-bearing foundation plates”.
Cu alte cuvinte, vorbim despre un material proiectat pentru a funcționa într-un sistem de fundație, unde preia simultan roluri care, în soluțiile convenționale, necesită mai multe materiale și mai multe etape de execuție.
De ce comparația cu pietrișul este greșită.
Atunci când cineva compară: „1 m³ de sticlă celulară costă mai mult decât 1 m³ de piatră” compară doar o parte din sistem. Într-o soluție clasică sunt necesare de regulă:
- balast;
- piatră spartă;
- geotextil;
- XPS;
- strat de egalizare;
- protecții suplimentare împotriva umezelii.
În cazul sticlei celulare, o mare parte dintre aceste straturi sunt eliminate sau simplificate. Prin urmare, comparația corectă nu este: „sticlă celulară versus piatră”. Comparația corectă este: „sistem complet cu sticlă celulară versus sistem complet tradițional”.
Ce se schimbă atunci când este utilizată sticla celulară?
În cazul unui sistem bazat pe GEOCELL Grey, mai multe funcții necesare sub fundație sunt preluate de același material. Acest lucru este posibil datorită combinației de proprietăți mecanice, hidraulice și termice ale sticlei celulare expandate.
Un material care poate prelua simultan mai multe funcții pe care, într-un sistem convențional, le îndeplinesc materiale diferite.
| Funcție | Date tehnice |
|---|---|
| Strat portant | ≥ 800 kPa rezistență la compresiune |
| Drenaj | k ≥ 10⁻³ m/s |
| Rupere capilaritate | material necapilar |
| Umplutură ușoară | 180–230 kg/m³ |
| Rezistență la îngheț | certificat frost-resistant |
| Durabilitate | rezistent la rozătoare, bacterii, putrezire, acizi și alcalii |
NOTĂ: Din punct de vedere structural, stratul compactat poate atinge o rezistență la compresiune de minimum 800 kPa, valoare care permite utilizarea sa sub plăci și radiere portante. Din punct de vedere hidraulic, materialul are o permeabilitate de minimum k ≥ 10⁻³ m/s, ceea ce îi conferă funcție de drenaj și permite evacuarea eficientă a apei din sistem. În același timp, sticla celulară este caracterizată ca fiind necapilară, limitând transportul apei către fundație prin ascensiune capilară.
Un alt aspect important este greutatea redusă. Densitatea în vrac a materialului este de aproximativ 180–230 kg/m³, semnificativ mai mică decât cea a agregatelor minerale utilizate în mod obișnuit sub fundații.
Ce se întâmplă în zonele cu îngheț?
Una dintre cele mai frecvente întrebări pe care le primim este: „Sticla celulară poate fi utilizată și în zonele unde iarna este foarte rece?”
Întrebarea este justificată. În România, condițiile climatice diferă semnificativ de la o regiune la alta, iar fundațiile trebuie proiectate ținând cont de riscul de îngheț al terenului.
Conform STAS 6054/77, teritoriul României este împărțit în zone cu adâncimi maxime de îngheț cuprinse între 70 cm și 110 cm, iar pentru amplasamentele aflate la altitudini mai mari de 1000 m sau în condiții locale speciale, valoarea exactă se stabilește prin studiul geotehnic și observații locale.
| Zona de îngheț conform STAS 6054/77 | Adâncime maximă de îngheț |
|---|---|
| Zona I | 70 cm |
| Zona II | 80 cm |
| Zona III | 90 cm |
| Zona IV | 100 cm |
| Zona V | 110 cm |
Din acest motiv, orice fundație trebuie proiectată în funcție de amplasament și de condițiile geotehnice specifice terenului.
Înghețul nu este problema. Apa este problema.
Atunci când se discută despre efectele înghețului asupra unei fundații, atenția este îndreptată aproape exclusiv către temperatură. În realitate, mecanismul care generează problemele este altul.
Apa este cea care produce efectele asociate înghețului.
Atunci când apa prezentă în sol îngheață, volumul acesteia crește cu aproximativ 9%. Dacă terenul este saturat și procesul se repetă ani la rând, pot apărea:
- ridicări locale ale terenului (frost heave);
- tasări diferențiate;
- degradarea straturilor suport;
- acumulări de umiditate în zona fundației;
- pierderea performanței unor materiale sensibile la apă.
Din acest motiv, proiectarea fundațiilor urmărește nu doar rezistența structurală, ci și controlul apei din sistem.
Cum se comportă un sistem convențional?
Într-o soluție clasică, protecția împotriva înghețului se bazează în principal pe:
- adâncimea fundației;
- drenajul executat separat;
- utilizarea mai multor straturi cu funcții diferite.
Cu alte cuvinte, sistemul încearcă să gestioneze efectele apei după ce aceasta a ajuns deja în zona fundației. Funcționează, însă presupune mai multe materiale și mai multe detalii care trebuie executate corect.
Ce aduce diferit GEOCELL Grey?
În cazul sticlei celulare, abordarea este diferită. Pe lângă rolul portant și termoizolant, materialul contribuie direct la gestionarea apei din sistem. Acest lucru este posibil datorită combinației dintre trei proprietăți tehnice importante.
1. Permite evacuarea apei.
Conform fișei tehnice, stratul compactat de GEOCELL Grey are o permeabilitate hidraulică de minimum:
k ≥ 10⁻³ m/s.
Această valoare este caracteristică materialelor utilizate pentru drenaj și permite evacuarea eficientă a apei din sistem. Practic, apa nu rămâne blocată sub fundație, ci poate fi condusă către sistemul de drenaj.
2. Limitează transportul capilar al umidității.
GEOCELL Grey este caracterizat în documentația tehnică drept material necapilar. Acest lucru înseamnă că nu favorizează ascensiunea apei din teren către fundație prin fenomenul de capilaritate. Pentru proiectant și beneficiar, avantajul este simplu: mai puțină umiditate disponibilă în zona fundației și a plăcii.
3. Materialul însuși este rezistent la îngheț.
Pe lângă gestionarea apei, este important și modul în care se comportă materialul în timp. Conform documentației tehnice, sticla celulară este:
- certificată ca rezistentă la îngheț-dezgheț;
- rezistentă la umiditate;
- rezistentă la putrezire;
- rezistentă la bacterii și rozătoare;
- rezistentă la acizi și alcalii.
Cu alte cuvinte, vorbim despre un material mineral care își păstrează proprietățile chiar și în condiții repetate de îngheț și dezgheț.
De ce reprezintă acest lucru un avantaj?
Avantajul nu este faptul că GEOCELL Grey „nu îngheață”. Avantajul este că reduce condițiile care generează problemele asociate înghețului.
Prin combinarea funcției de drenaj cu proprietățile necapilare și cu rezistența la cicluri repetate îngheț-dezgheț, materialul contribuie la realizarea unui sistem de fundație mai uscat și mai stabil în timp.
Pentru arhitect și proiectant, acest lucru înseamnă un control mai bun al umidității din zona fundației. Pentru constructor, înseamnă integrarea într-un singur strat a unor funcții care, în mod tradițional, sunt îndeplinite de mai multe materiale. Pentru beneficiar, înseamnă reducerea unuia dintre principalii factori care afectează durabilitatea unei fundații: prezența apei.
De ce este utilizată sticla celulară Geocell Grey tocmai în țări cu ierni severe?
Dacă înghețul ar reprezenta o problemă pentru sticla celulară, Austria, Elveția, țările nordice și Germania nu ar fi fost printre piețele care au dezvoltat și utilizat extensiv acest sistem. În realitate, exact în zonele cu ierni reci devin importante:
- drenajul;
- controlul umidității;
- eliminarea capilarității;
- rezistența materialului la cicluri repetate îngheț-dezgheț.
Iar acestea sunt tocmai proprietățile pentru care sticla celulară este utilizată sub fundații și radiere portante de zeci de ani. Cu cât cantitatea de apă reținută sub fundație este mai mică, cu atât scade unul dintre mecanismele care pot genera presiuni suplimentare în teren în timpul ciclurilor repetate de îngheț-dezgheț. Din acest motiv, sticla celulară nu trebuie privită doar ca un material termoizolant, ci ca un element care contribuie simultan la drenaj, controlul umidității și stabilitatea pe termen lung a sistemului de fundație.
Este sigură în zone seismice?
O altă afirmație întâlnită frecvent atunci când se discută despre utilizarea sticlei celulare sub fundații este: „În București, Vrancea sau alte zone cu risc seismic ridicat nu este recomandată.” La prima vedere, argumentul pare logic. Dacă România este una dintre țările europene cu cea mai ridicată activitate seismică, este firesc să apară întrebarea dacă un material ușor precum sticla celulară poate fi utilizat sub o fundație portantă. Pentru a răspunde corect, trebuie să înțelegem ce determină, de fapt, comportamentul unei construcții la cutremur.
Ce influențează rezistența seismică a unei clădiri?
Rezistența unei construcții la acțiunea seismică nu este determinată de existența sau inexistența unui strat de sticlă celulară sub fundație. Comportamentul seismic este stabilit în principal de:
- sistemul structural al clădirii;
- caracteristicile geotehnice ale terenului;
- încărcările transmise către fundație;
- tipul fundației;
- armarea și dimensionarea elementelor structurale;
- prevederile normativului seismic aplicabil.
Cu alte cuvinte, responsabilitatea comportării la seism aparține sistemului structural proiectat de inginerul structurist.
Ce rol are sticla celulară în acest sistem?
GEOCELL Grey nu înlocuiește fundația și nu înlocuiește proiectarea structurală. Rolul său este acela de a crea un strat portant, termoizolant și drenant între teren și fundație. Din punct de vedere mecanic, materialul este proiectat pentru a prelua și transmite încărcările către teren.
Conform fișei tehnice, rezistența la compresiune a stratului compactat este de minimum 800 kPa. Acesta este unul dintre motivele pentru care materialul este utilizat sub plăci și radiere portante în numeroase proiecte rezidențiale, comerciale și industriale din Europa.
Ce spune documentația tehnică?
Utilizarea sticlei celulare sub elemente structurale portante nu reprezintă o aplicație experimentală.
Institutul German pentru Tehnica Construcțiilor (DIBt) a emis aprobare tehnică pentru utilizarea GEOCELL ca: „thermal insulation under load-bearing foundation plates”. Cu alte cuvinte, materialul este aprobat pentru utilizarea sub plăci de fundație care transmit încărcări către teren. Această aprobare nu este limitată la anumite regiuni geografice și nu exclude utilizarea în zone cu activitate seismică.
Un avantaj despre care se vorbește rar: greutatea redusă.
Din punct de vedere geotehnic, GEOCELL Grey are o densitate în vrac de aproximativ 180–230 kg/m³. Prin comparație, agregatele minerale utilizate în mod obișnuit pentru umpluturi și straturi suport pot depăși frecvent 1.500 kg/m³. Acest lucru înseamnă că stratul de fundație exercită o încărcare permanentă semnificativ mai redusă asupra terenului. Dar nu înseamnă că structura devine automat mai rezistentă la cutremur. Înseamnă însă că proiectantul lucrează cu o umplutură mult mai ușoară, aspect care poate reprezenta un avantaj pe anumite terenuri sensibile sau compresibile.
Ce NU înseamnă acest lucru?
Utilizarea sticlei celulare nu elimină necesitatea:
- studiului geotehnic;
- calculului structural;
- verificării fundației;
- respectării normativelor seismice.
Fiecare proiect trebuie dimensionat individual de către proiectant. Faptul că o construcție este amplasată într-o zonă seismică nu exclude utilizarea sticlei celulare. Criteriul decisiv rămâne proiectarea corectă a fundației și verificarea soluției structurale pentru condițiile concrete ale amplasamentului. GEOCELL Grey este utilizat sub plăci și radiere portante, aplicație pentru care există aprobare tehnică dedicată, ceea ce demonstrează că materialul a fost conceput și validat pentru a lucra împreună cu elemente structurale care transmit încărcări către teren.
Ce spune practica europeană?
Un aspect interesant este că dezbaterea despre utilizarea sticlei celulare sub fundații este mult mai prezentă în România decât în țările unde materialul este utilizat de zeci de ani. În Austria, Germania, Elveția sau țările nordice, discuția nu mai este dacă un strat portant termoizolant poate funcționa sub o fundație. Discuția este cum poate fi optimizat întregul sistem constructiv. Acesta este motivul pentru care sticla celulară este utilizată în proiecte foarte diferite:
- locuințe unifamiliale;
- clădiri pasive;
- școli;
- clădiri industriale;
- hale;
- proiecte de renovare;
- acoperișuri verzi;
- umpluturi ușoare în zone sensibile.
De la fundație la sistem constructiv.
În multe proiecte moderne europene, fundația nu mai este privită doar ca un element structural. Ea este analizată împreună cu:
- eficiența energetică;
- controlul umidității;
- durabilitatea;
- viteza de execuție;
- impactul asupra terenului.
Din această perspectivă, un material care poate îndeplini simultan mai multe funcții devine atractiv pentru proiectanți. Nu pentru că înlocuiește calculul structural. Ci pentru că simplifică detaliile constructive și reduce numărul de materiale care trebuie coordonate pe șantier.
De ce este utilizată frecvent în proiectele nZEB și pasive?
Una dintre provocările majore ale clădirilor moderne este eliminarea punților termice. În sistemele tradiționale, zona fundației este una dintre cele mai dificile zone din punct de vedere al continuității termoizolației.
În multe proiecte europene, sticla celulară este utilizată tocmai pentru că permite realizarea unei anvelope termice mai coerente în zona de contact dintre teren și construcție.
Ce putem învăța din experiența europeană?
Poate cea mai importantă concluzie este că sticla celulară nu este utilizată pentru a rezolva o singură problemă. Nu este doar drenaj. Nu este doar termoizolație. Nu este doar un strat portant. Valoarea sa apare atunci când proiectul urmărește simultan:
- controlul umidității;
- reducerea punților termice;
- limitarea numărului de straturi;
- reducerea încărcării asupra terenului;
- simplificarea execuției.
Tocmai de aceea, în multe proiecte europene, comparația nu se face între sticla celulară și un alt material, ci între două moduri diferite de a concepe fundația.
Greutatea redusă – avantajul despre care se vorbește prea puțin.
Atunci când se compară diferite soluții pentru fundații, atenția este îndreptată de regulă către rezistență, termoizolație sau cost. Mult mai rar se discută despre un parametru care poate influența direct comportarea terenului: greutatea materialului utilizat sub fundație.
Cât cântăresc, de fapt, materialele?
În cazul materialelor utilizate în mod tradițional sub fundații, masa volumică este semnificativ mai mare decât în cazul sticlei celulare.
Comparație densitate: piatră spartă vs. GEOCELL Grey
GEOCELL Grey este de aproximativ 7–10 ori mai ușor decât agregatele minerale clasice utilizate sub fundații.
Diferența de greutate poate reduce semnificativ încărcarea permanentă transmisă către teren, mai ales în proiecte cu umpluturi, terenuri compresibile sau capacitate portantă redusă.
Practic, vorbim despre un material de aproximativ 7–10 ori mai ușor decât agregatele minerale utilizate în mod obișnuit sub fundații.
Ce înseamnă acest lucru pentru proiect?
Greutatea unei construcții nu este reprezentată doar de pereți, planșee și acoperiș. Și straturile aflate sub fundație transmit încărcări către teren. În cazul unui strat de 40 cm grosime utilizat sub o suprafață de 100 m², diferența devine ușor de înțeles.
Greutatea transmisă terenului pentru un strat de 40 cm / 100 m²
Pentru aceeași suprafață și aceeași grosime de strat, diferența de masă dintre piatra spartă și GEOCELL Grey este majoră.
Strat din piatră spartă
40 m³ × 1.500 kg/m³ = 60 tone
40 m³ × 1.800 kg/m³ = 72 tone
Strat din GEOCELL Grey
40 m³ × 180 kg/m³ = 7,2 tone
40 m³ × 230 kg/m³ = 9,2 tone
De ce este relevant pentru proiectant?
Există situații în care încărcarea suplimentară asupra terenului nu reprezintă o problemă. Există însă și situații în care fiecare tonă contează.
De exemplu:
- terenuri argiloase;
- terenuri compresibile;
- terenuri cu umpluturi;
- zone cu capacitate portantă redusă;
- proiecte unde se urmărește limitarea tasărilor.
În astfel de cazuri, utilizarea unui material semnificativ mai ușor poate reprezenta un avantaj care merită analizat în etapa de proiectare.
De ce este importantă această diferență?
Greutatea redusă nu înseamnă doar o încărcare mai mică asupra terenului. Ea poate influența și logistica șantierului. Pentru același volum instalat:
- se transportă mai puțină masă;
- se manipulează mai puțin material;
- se reduce solicitarea terenurilor sensibile în timpul execuției.
Acesta este unul dintre motivele pentru care sticla celulară este utilizată frecvent și în aplicații unde obiectivul principal nu este termoizolația, ci realizarea unor umpluturi ușoare cu capacitate portantă.
Costul real: material versus sistem.
Una dintre cele mai mari erori atunci când se analizează sticla celulară este compararea exclusivă a prețului pe metru cub. La prima vedere, întrebarea pare simplă: „Cât costă 1 m³ de sticlă celulară față de 1 m³ de piatră spartă?”
Dar aceasta nu este comparația corectă.
Într-o fundație, materialele nu trebuie analizate izolat, ci în funcție de rolul pe care îl au în întregul sistem constructiv. GEOCELL Grey nu înlocuiește doar piatra spartă. În funcție de proiect, poate prelua simultan rolul de strat portant, strat termoizolant, strat drenant și strat de rupere a capilarității.
De aceea, comparația corectă este: sistem tradițional complet versus sistem cu sticlă celulară.
Ce presupune, de regulă, o soluție tradițională.
Într-un sistem convențional pentru fundație sau radier, pot apărea mai multe straturi și operațiuni succesive:
- excavație;
- evacuare pământ;
- strat de balast sau strat de formă;
- piatră spartă;
- compactări succesive;
- geotextil;
- strat de egalizare;
- termoizolație XPS;
- folie sau alte protecții;
- placă sau radier din beton.
Fiecare strat înseamnă:
- material separat;
- transport separat;
- manipulare;
- nivelare;
- compactare;
- verificare;
- risc de execuție greșită.
Costul real nu este doar costul materialului, ci suma tuturor acestor etape.
Ce presupune o soluție cu GEOCELL Grey?

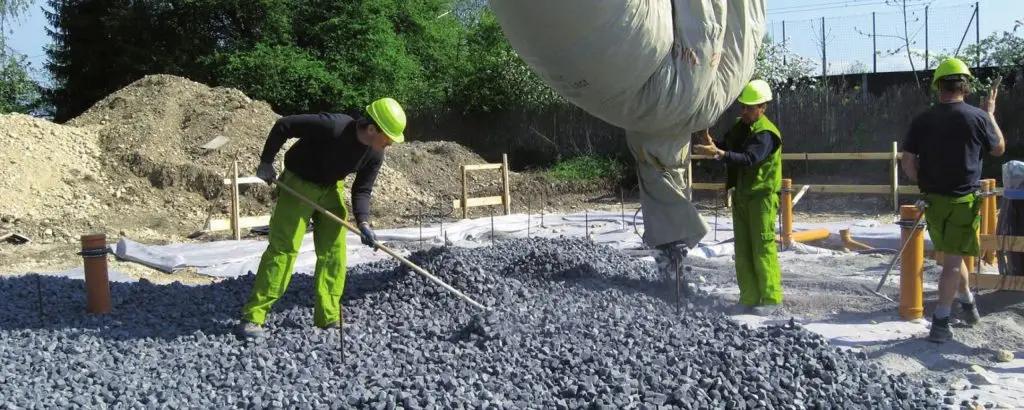

Într-un sistem cu sticlă celulară, structura poate fi simplificată semnificativ. În funcție de proiect, sistemul poate include:
- geotextil;
- strat compactat de GEOCELL Grey;
- folie, acolo unde este prevăzută în proiect;
- placă sau radier din beton.
Diferența este că același strat de sticlă celulară poate prelua simultan mai multe funcții:
- suport portant;
- termoizolație;
- drenaj;
- rupere capilaritate;
- umplutură ușoară.
Astfel, nu se compară un material cu alt material, ci un sistem cu mai multe straturi cu un sistem simplificat.
Exemplu orientativ de comparație pe m².
Pentru o analiză realistă, trebuie luate în calcul toate straturile care intră în sistem.
Într-un calcul orientativ pentru o fundație de tip radier, soluția convențională poate include:
| Element sistem convențional | Cost orientativ |
|---|---|
| Placă beton 250 mm | 19,02 €/m² |
| Folie PE | 0,45 €/m² |
| XPS 160 mm | 15,57 €/m² |
| Strat beton de egalizare 50 mm | 3,28 €/m² |
| Agregate 200 mm | 6,48 €/m² |
| Geotextil | 0,79 €/m² |
| Fundații continue / grinzi | 15,22 €/m² |
| Excavare și evacuare pământ | 42,00 €/m² |
| Total orientativ | 76,87 €/m² |
Într-o soluție cu GEOCELL Grey, sistemul poate fi simplificat:
| Element sistem cu GEOCELL Grey | Cost orientativ |
|---|---|
| Placă beton 250 mm | 19,02 €/m² |
| Folie PE | 0,45 €/m² |
| GEOCELL Grey compactat | 27,26 €/m² |
| Geotextil | 0,79 €/m² |
| Total orientativ | 54,12 €/m² |
Acest exemplu arată de ce analiza pe metru cub poate fi înșelătoare. Chiar dacă GEOCELL Grey are un cost inițial mai mare decât piatra spartă, sistemul complet poate deveni competitiv sau chiar mai avantajos atunci când sunt eliminate straturi, operațiuni și volume de excavație.
Unde apare avantajul economic.
Avantajul economic nu vine doar din prețul materialului. El apare din reducerea sistemului. În multe proiecte, utilizarea sticlei celulare poate însemna:
- mai puține straturi sub fundație;
- mai puține materiale comandate separat;
- mai puține transporturi;
- mai puține compactări;
- mai puține operațiuni de nivelare;
- mai puține zone unde execuția poate fi greșită;
- reducerea volumului de pământ excavat și evacuat.
Aceste elemente pot influența semnificativ costul final al fundației.
Cum reduce sticla celulară timpul de execuție.
Atunci când se compară două soluții de fundație, atenția este îndreptată de cele mai multe ori către costul materialelor. În practică însă, timpul de execuție poate influența la fel de mult costul final al unui proiect. Pe șantier, fiecare strat suplimentar presupune o serie de operațiuni care consumă timp, resurse și manoperă: aprovizionare; descărcare; manipulare; distribuire; nivelare; compactare; verificare.
Cu cât numărul de straturi este mai mare, cu atât crește complexitatea execuției.
Ce presupune, de regulă, un sistem convențional?
Într-o soluție tradițională, operațiunile se desfășoară succesiv. De exemplu:
- realizarea stratului de balast;
- compactarea balastului;
- realizarea stratului de piatră spartă;
- compactarea pietrei;
- executarea stratului de egalizare;
- montajul termoizolației XPS;
- montajul foliilor sau al straturilor de protecție;
- pregătirea pentru armare și turnarea betonului.
Fiecare etapă trebuie finalizată și verificată înainte de începerea următoarei.
Cum simplifică GEOCELL Grey procesul de execuție?
Într-un sistem bazat pe sticlă celulară, mai multe funcții sunt concentrate într-un singur strat. După pregătirea terenului și montarea geotextilului, urmează:
- distribuirea materialului;
- compactarea stratului de GEOCELL Grey;
- pregătirea pentru placa sau radierul de fundație.
Acest lucru este posibil deoarece același strat poate îndeplini simultan rolul de: strat portant; termoizolație; drenaj; rupere a capilarității; umplutură ușoară. Rezultatul este un sistem cu mai puține etape și mai puține operațiuni care trebuie coordonate pe șantier.
Mai puține operațiuni înseamnă și mai puține greșeli.
În construcții, multe probleme nu apar din cauza materialelor utilizate. Apar din cauza modului în care acestea sunt puse în operă. Printre cele mai frecvente situații întâlnite pe șantier se numără:
- compactarea insuficientă a straturilor suport;
- diferențe de nivel între straturi;
- deteriorarea plăcilor de XPS în timpul execuției;
- execuția necorespunzătoare a sistemului de drenaj;
- discontinuități în zona termoizolației;
- omisiunea unor straturi prevăzute în proiect.
Fiecare material suplimentar introduce o nouă etapă de lucru și, implicit, un nou risc de execuție.
De ce este important acest lucru pentru beneficiar?
Beneficiarul nu cumpără doar materiale. Beneficiarul cumpără un rezultat final. Un sistem mai simplu poate însemna:
- mai puține materiale care trebuie coordonate pe șantier;
- mai puține livrări;
- mai puține operațiuni succesive;
- mai puține puncte vulnerabile;
- o execuție mai predictibilă.
Acest aspect devine cu atât mai important în proiectele rezidențiale, unde coordonarea șantierului este realizată de multe ori de echipe diferite.
Când merită analizată sticla celulară?
După toate argumentele tehnice prezentate până acum, întrebarea practică este simplă: În ce tip de proiect merită, de fapt, să iei în calcul această soluție?
Experiența proiectelor realizate în Europa arată că sticla celulară este analizată cel mai frecvent atunci când proiectantul încearcă să rezolve simultan mai multe provocări printr-un singur sistem constructiv.
Când proiectul urmărește performanță pe termen lung.
Există proiecte în care obiectivul principal nu este reducerea costului inițial, ci comportarea construcției pe termen lung. În astfel de situații, decizia este influențată de criterii precum:
- durabilitatea sistemului;
- stabilitatea proprietăților în timp;
- reducerea intervențiilor ulterioare;
- predictibilitatea comportării construcției.
Când beneficiarul dorește o abordare modernă a fundației.
În multe proiecte noi, fundația nu mai este privită exclusiv ca un element structural. Ea este analizată ca parte integrantă a performanței clădirii. Acesta este motivul pentru care sticla celulară apare frecvent în proiecte unde se urmăresc soluții constructive moderne și optimizate.
Când simplificarea devine un obiectiv de proiectare.
Uneori avantajul principal nu este performanța unui material, ci reducerea complexității întregului sistem. În aceste situații, proiectanții caută soluții care permit:
- reducerea numărului de straturi;
- reducerea interfețelor dintre materiale;
- simplificarea detaliilor constructive;
- reducerea riscului de erori în execuție.
Când există deschidere pentru soluții validate internațional.
În multe țări europene, sticla celulară este deja o soluție cunoscută și utilizată în mod curent.
În România, ea este încă percepută de multe ori ca o alternativă neobișnuită, deși documentația tehnică și experiența europeană există de zeci de ani. Din acest motiv, materialul este întâlnit mai frecvent în proiecte unde beneficiarul și proiectantul sunt dispuși să analizeze soluții diferite de cele utilizate în mod tradițional.
Când poate să nu fie justificată?
La fel de important este să înțelegem că nu orice proiect are nevoie de sticlă celulară. Există situații în care beneficiile suplimentare oferite de sistem nu aduc o valoare suficientă pentru a justifica schimbarea soluției. De exemplu: proiecte în care beneficiarul nu urmărește obiective suplimentare legate de performanță, simplificare sau durabilitate, proiecte unde criteriul principal este costul inițial minim, proiecte unde soluția de fundație este deja definitivată și optimizată;
Important: faptul că sticla celulară nu reprezintă alegerea optimă pentru fundația unui anumit proiect nu înseamnă automat că produsele pe bază de sticlă celulară nu pot aduce beneficii în alte zone ale construcției. Aplicațiile pentru șape ușoare, socluri, terase, acoperișuri sau corectarea punților termice trebuie analizate separat, în funcție de cerințele fiecărui proiect.
Concluzie:
După cum am văzut pe parcursul acestui articol, întrebarea corectă nu este: „Este sticla celulară viabilă în România?”
Sticla celulară este utilizată de zeci de ani în Europa în aplicații care includ fundații, radiere portante, infrastructură și proiecte cu cerințe ridicate privind eficiența energetică și durabilitatea.
Întrebarea corectă este: „În ce tip de proiect poate aduce cele mai multe beneficii?” Pentru anumite construcții, o soluție convențională poate fi suficientă. Pentru altele, avantajele oferite de sticla celulară pot deveni relevante încă din faza de proiectare:
- reducerea numărului de straturi constructive;
- integrarea mai multor funcții într-un singur material;
- controlul umidității și al apei din sistem;
- reducerea încărcării permanente asupra terenului;
- simplificarea execuției;
- performanță predictibilă pe termen lung.
De aceea, în multe proiecte moderne, discuția nu mai este despre alegerea dintre două materiale. Discuția este despre alegerea celui mai eficient sistem pentru obiectivele proiectului. Iar atunci când fundația trebuie să contribuie simultan la stabilitate, eficiență energetică și durabilitate, sticla celulară reprezintă o soluție care merită analizată în mod serios.
După ce torni betonul, nu mai există butonul UNDO.
Întrebări frecvente despre sticla celulară sub fundații:
Nu există un răspuns universal valabil, deoarece sticla celulară și pietrișul nu îndeplinesc aceleași funcții. Piatra spartă este utilizată în principal ca strat suport și pentru drenaj, în timp ce sticla celulară poate contribui simultan la transferul încărcărilor către teren, termoizolație, drenaj și limitarea transportului capilar al umidității. De aceea, comparația corectă nu este între două materiale, ci între două sisteme constructive complete. În multe proiecte moderne, avantajul sticlei celulare apare tocmai prin reducerea numărului de straturi și simplificarea execuției.
Sticla celulară merită analizată atunci când proiectul urmărește mai mult decât rezistența structurală a fundației. Ea poate fi relevantă pentru case nZEB, case pasive, radiere generale, terenuri cu umiditate ridicată sau proiecte unde eliminarea punților termice este importantă. Beneficiul principal nu este înlocuirea unui singur material, ci integrarea mai multor funcții într-un singur strat. Alegerea trebuie făcută întotdeauna în funcție de obiectivele proiectului și de condițiile reale din teren.
Costul unei fundații cu sticlă celulară nu poate fi estimat corect doar pe baza prețului pe metru cub al materialului. În practică, trebuie analizat întregul sistem: excavații, evacuări de pământ, agregate, termoizolație, drenaj, manoperă și timpul de execuție. În anumite proiecte, costul inițial al materialului poate fi compensat prin eliminarea unor straturi și operațiuni. Din acest motiv, comparația corectă este între costul sistemului complet cu sticlă celulară și costul unei soluții tradiționale complete.
Da, aceasta este una dintre aplicațiile pentru care materialul este analizat frecvent. GEOCELL Grey este caracterizat ca material necapilar și are o permeabilitate hidraulică a stratului compactat de minimum k ≥ 10⁻³ m/s. Acest lucru permite evacuarea apei și limitează transportul capilar al umidității către fundație. Totuși, soluția trebuie integrată într-un sistem de drenaj și proiectată în funcție de condițiile geotehnice ale amplasamentului.
Da. Problema principală asociată înghețului nu este temperatura în sine, ci apa care rămâne în teren și îngheață. Sticla celulară contribuie la gestionarea acestui fenomen prin caracterul său necapilar și prin capacitatea de drenaj. În plus, materialul este rezistent la cicluri repetate de îngheț-dezgheț. Acesta este unul dintre motivele pentru care este utilizat de decenii în țări europene cu condiții climatice similare sau chiar mai severe decât cele întâlnite în România.
Da, atunci când fundația este proiectată și dimensionată corespunzător. Rezistența seismică a unei clădiri este determinată de proiectarea structurii, caracteristicile terenului și dimensionarea fundației, nu de simpla prezență a unui strat de sticlă celulară. Utilizarea GEOCELL Grey sub plăci și radiere portante este documentată tehnic și utilizată în numeroase proiecte europene. Fiecare proiect trebuie însă verificat individual de către proiectant și structurist.
GEOCELL Grey are o densitate în vrac de aproximativ 180–230 kg/m³, în timp ce agregatele minerale utilizate frecvent sub fundații au aproximativ 1.500–1.800 kg/m³. Această diferență poate reduce semnificativ încărcarea permanentă transmisă către teren. În anumite proiecte, în special pe terenuri compresibile, cu umpluturi sau capacitate portantă redusă, greutatea redusă poate reprezenta un avantaj tehnic relevant pentru proiectant.
Sticla celulară este un material mineral realizat din sticlă reciclată expandată. Ea nu putrezește, nu este afectată de rozătoare, bacterii sau mucegai și este rezistentă la umiditate. Spre deosebire de materiale organice, nu se descompune biologic în timp. Acesta este unul dintre motivele pentru care este utilizată în aplicații unde se urmărește o durată de viață comparabilă cu cea a construcției și o performanță stabilă pe termen lung.
Deciziile luate sub fundație sunt printre puținele decizii dintr-o construcție care nu mai pot fi corectate fără costuri majore. De aceea, alegerea soluției potrivite nu ar trebui făcută doar în funcție de prețul unui material, ci în funcție de performanța întregului sistem pe termen lung.
Zero punți termice. Zero compromisuri. Doar sticlă celulară.
*Notă privind documentarea articolului: Informațiile prezentate în acest articol au fost sintetizate pe baza documentației tehnice oficiale a producătorului, a aprobărilor tehnice europene și a normativelor relevante pentru proiectarea și execuția fundațiilor.
Documentație tehnică GEOCELL și GEOMATERIALS:
- GEOCELL Grey – Fișă tehnică produs (Technical Data Sheet)
- GEOCELL Grey – Declarație de Performanță (Declaration of Performance – DoP)
- GEOCELL Grey – Fișă cu Date de Securitate (Safety Data Sheet – SDS)
- GEOMATERIALS Schaumglas – Documentație tehnică pentru aplicații în construcții
- Documentație tehnică privind utilizarea sticlei celulare sub plăci și radiere portante
- Detalii constructive și recomandări de punere în operă furnizate de producător
Aprobări și certificări:
- Aprobare tehnică emisă de Institutul German pentru Tehnica Construcțiilor (DIBt) pentru utilizarea sticlei celulare ca termoizolație sub plăci de fundație portante
- Marcaj CE și documentația asociată produselor GEOCELL
- Declarații de performanță și documente de conformitate aplicabile produselor analizate
Normative și referințe tehnice:
- STAS 6054/77 – Teren de fundare. Adâncimi maxime de îngheț
- Normative geotehnice și de proiectare a fundațiilor aplicabile în România
- Literatură tehnică privind comportarea terenurilor la cicluri repetate de îngheț–dezgheț
- Literatură tehnică privind drenajul, capilaritatea și influența apei asupra terenului de fundare
- Documentație și ghiduri tehnice europene privind utilizarea sticlei celulare în construcții
Observație: Valorile, exemplele și comparațiile prezentate în acest articol au caracter informativ și urmăresc explicarea principiilor tehnice care stau la baza utilizării sticlei celulare în construcții. Aceste informații nu înlocuiesc studiul geotehnic, proiectul de structură, verificările de specialitate sau documentația tehnică elaborată pentru un amplasament concret.
Alegerea soluției de fundație trebuie realizată întotdeauna în funcție de condițiile terenului, cerințele construcției, obiectivele proiectului și recomandările proiectantului de specialitate.
